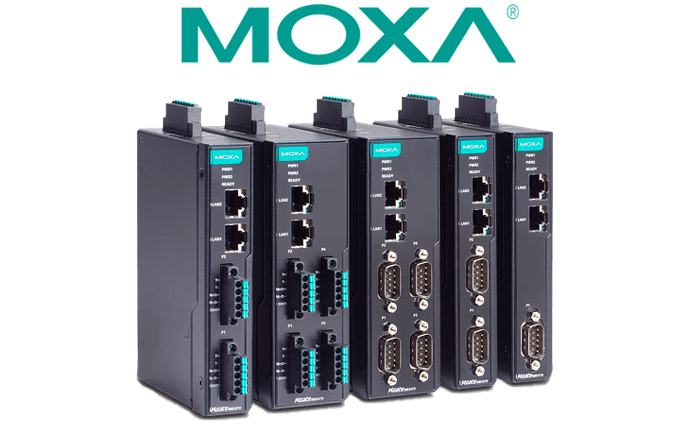

Компания Moxa обновила линейку промышленных преобразователей последовательных интерфейсов NPort IA5000-G2, предназначенных для интеграции устройств с RS-232, RS-422 и RS-485 в Ethernet-инфраструктуру. В типичных сценариях применения — подключение ПЛК, измерительных датчиков, счётчиков энергии, приводных систем и другого промышленного оборудования.
Сетевые интерфейсы и аппаратные конфигурации
В зависимости от модификации устройства оснащаются одним или двумя портами Ethernet с разъёмом RJ45, а также оптическими интерфейсами. Поддерживаются:
- медь 10/100BaseTX (RJ45);
- волокно 100BaseFX — одномодовое или многомодовое, с коннекторами SC/ST;
- слоты 100Base SFP.
Наличие двух Ethernet-портов даёт возможность назначить как один, так и два IP-адреса. Это позволяет организовать каскадное соединение устройств либо резервирование сети, что повышает непрерывность работы подключённого оборудования.

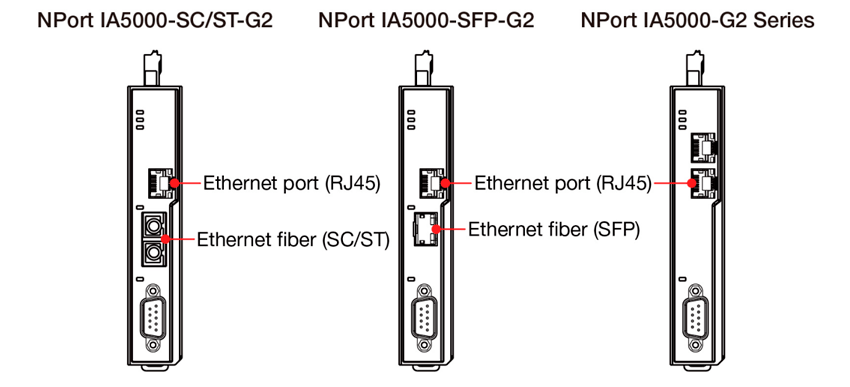

Линейка NPort IA5000-G2 включает устройства как с двумя разъёмами RJ45, так и оптические модификации. В последнем случае доступны комбинации: один RJ45 плюс SC/ST либо один RJ45 плюс SFP-слот. Подобная вариативность упрощает прокладку оптоволоконных линий и встраивание преобразователей в уже действующую сетевую структуру.
Защищённый режим и аутентификация
Для всех ключевых сценариев эксплуатации реализован защищённый режим Secure Operations Mode с шифрованием данных. Поддержка распространяется на:
- Real COM;
- TCP Server;
- TCP Client;
- Pair Connection;
- Terminal;
- Reverse Terminal.
Доступ к функциям устройства регулируется через локальную базу данных с поддержкой ролевой модели RBAC.
Диагностика и наблюдение за трафиком
Обслуживание устройств упрощено за счёт функции One-click. Одним нажатием формируется полный комплект логов, который можно оперативно передать в службу технической поддержки. Это сокращает время поиска и устранения неисправностей.
Встроенные средства мониторинга трафика обеспечивают детальный анализ и предоставляют инструменты визуализации, отражающие текущее состояние системы.
Сигнализация и уведомления
Релейный выход позволяет формировать сигналы о ряде событий:
- обрыв сетевого соединения;
- сбои и нарушение питания;
- переключение сигналов DCD и DSR на последовательных портах.
Кроме того, при сетевых сбоях автоматически отправляются уведомления по электронной почте. Инженеры получают своевременное оповещение и могут быстро отреагировать на внештатную ситуацию.
Обновлённая утилита настройки
Для конфигурирования режима Real COM применяется обновлённая утилита DSU-G2. Производитель добавил в неё русскоязычный интерфейс, что упрощает настройку.
Исполнения и варианты подключения
Пользователям доступны две аппаратные версии: с разъёмом DB9 либо с клеммной колодкой, оснащённой механизмом фиксации push-and-pull. Выбор зависит от конкретных условий эксплуатации.

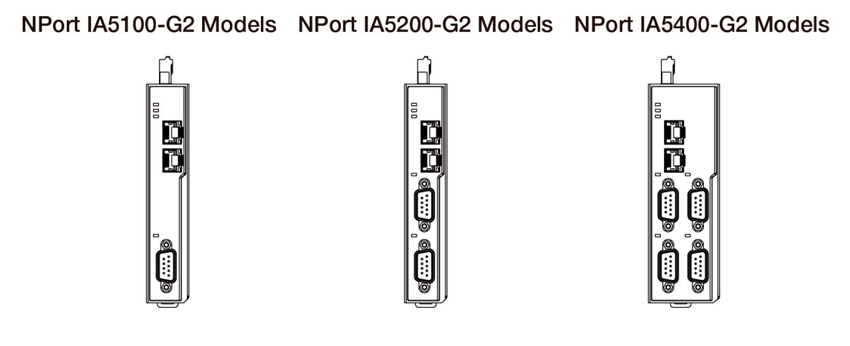

Модельный ряд и распределение портов
Серия NPort IA5000-G2 включает следующие модели:
- NPort IA5150-G2 — один последовательный порт, два Ethernet RJ45;
- NPort IA5250-G2 — два последовательных порта, два Ethernet RJ45;
- NPort IA5450-G2 — четыре последовательных порта, два Ethernet RJ45;
- NPort IA5150-M-SC-G2 — один RJ45 и SC (многомодовое исполнение);
- NPort IA5150-M-ST-G2 — один RJ45 и ST (многомодовое исполнение);
- NPort IA5150-S-SC-G2 — один RJ45 и SC (одномодовое исполнение);
- NPort IA5150-SFP-G2 — один RJ45 и слот SFP.
Протоколы и средства конфигурирования
Устройства поддерживают протоколы: ARP, DHCP Client, DNS, HTTPS, ICMP, IPv4, SMTP/SMTPS, SNMPv1/v2c/v3, SNTP, TCP/IP, UDP, WINS.
Настройка возможна через:
- Web-консоль (HTTP/HTTPS);
- Windows Utility;
- Device Search Utility;
- MCC Tool;
- последовательную консоль.

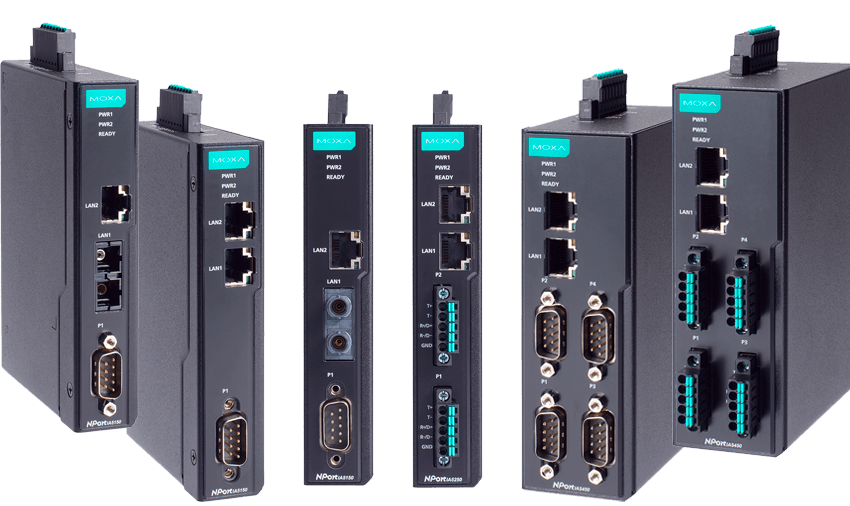

Рабочие параметры
Скорость передачи данных по последовательным портам составляет от 50 бит/с до 921.6 Кбит/с. Поддерживаются нестандартные значения.
Диапазон температур эксплуатации:
- стандартный: от −10 до +60 °C;
- расширенный: от −40 до +75 °C.
Питание: от 12 до 48 В переменного тока.
Устройства серии NPort IA5000-G2 отвечают требованиям промышленных стандартов DNV, CID2, ATEX Zone 2 и IECEx — это подтверждает их надёжность и безопасность при работе в сложных условиях.
NPort IA5000-G2 сочетает сетевые возможности, резервирование, защищённые режимы и средства диагностики. Линейка ориентирована на преобразование последовательных интерфейсов в Ethernet и стабильную работу в распределённых автоматизированных системах и промышленных сетях передачи данных.
