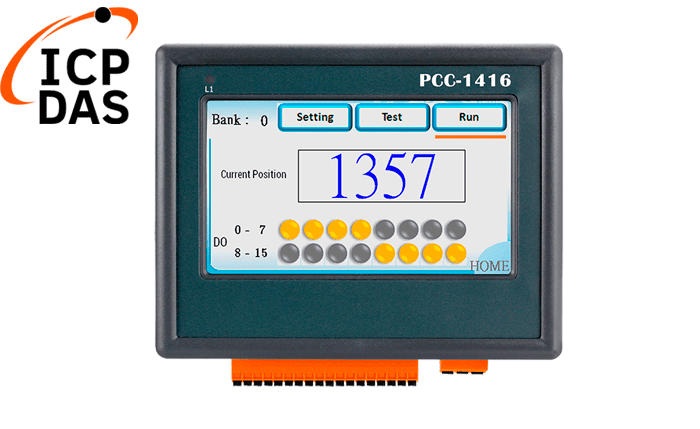

Компания ICP DAS представила электронный CAM-контроллер PCC-1416. Устройство предназначено для замены механических кулачковых механизмов, которые в промышленном оборудовании подвержены износу и создают шум. PCC-1416 управляет по углу или положению без механических элементов, за счёт чего повышаются скорость работы оборудования и точность синхронизации операций. Параметры работы задаются программно, поэтому технологические режимы меняются быстрее, а пусконаладка занимает меньше времени.
Интерфейс и настройка

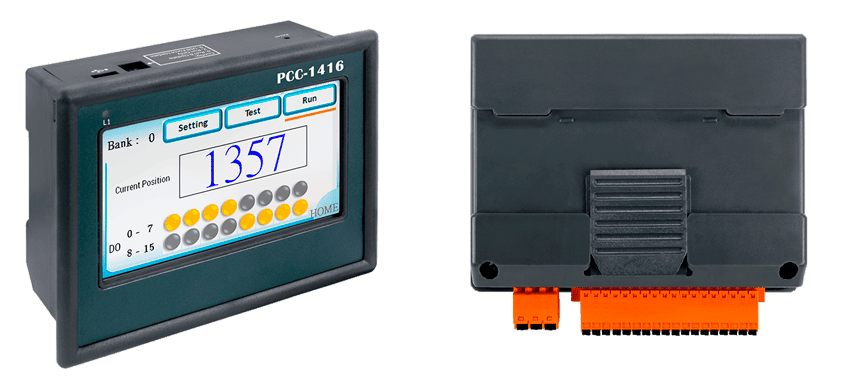

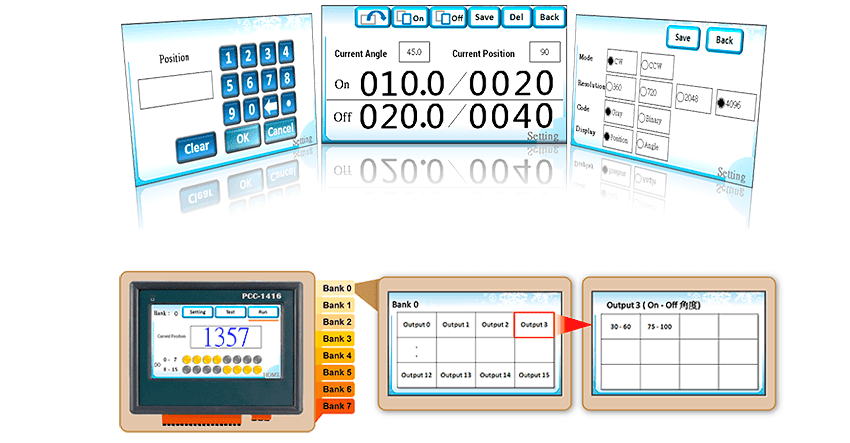

На передней панели установлен цветной сенсорный TFT-дисплей диагональю 4,3″ с высоким
разрешением. Экранные страницы сгруппированы по функциональному назначению: на каждой отображаются только параметры,
необходимые для текущей задачи. Углы и позиции вводятся через виртуальную цифровую клавиатуру. Настройки
CAM-профилей и выходных каналов можно копировать - это уменьшает время при повторяющемся конфигурировании и
пусконаладке.
Профили CAM и выходные каналы
Контроллер поддерживает до 8 профилей CAM. В каждом профиле доступно до 32 зон срабатывания.
Для зон задаются индивидуальные параметры включения и выключения, а сигналы распределяются по 16 выходным каналам.
Такая архитектура позволяет менять логику управления и переключать технологические режимы без изменения аппаратной
конфигурации.
Разрешение запуска и аварийная остановка

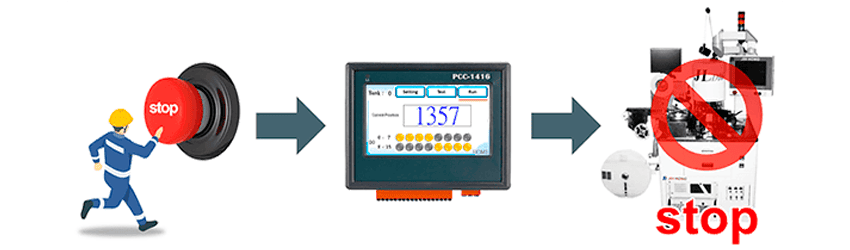

Предусмотрен вход разрешения запуска (Start Input). Пока он не активирован, выходные CAM-каналы остаются заблокированными. Это предотвращает нештатные срабатывания выходов при наладке и тестировании оборудования. Этот же вход может использоваться как цепь аварийной остановки: при его снятии выходы отключаются, что позволяет оперативно остановить оборудование и повысить уровень промышленной безопасности.
Энкодеры, защита и применение
CAM-контроллер работает с абсолютными энкодерами в бинарном формате и формате кода Грея. Разрешение - до 12 бит, что соответствует 4096 шагам и 0,08°. Это обеспечивает стабильную и повторяемую работу в высокоточных приложениях. Реализованы режим обучения по текущему значению энкодера, защита параметров паролем и вход разрешения запуска с функцией аварийной остановки.

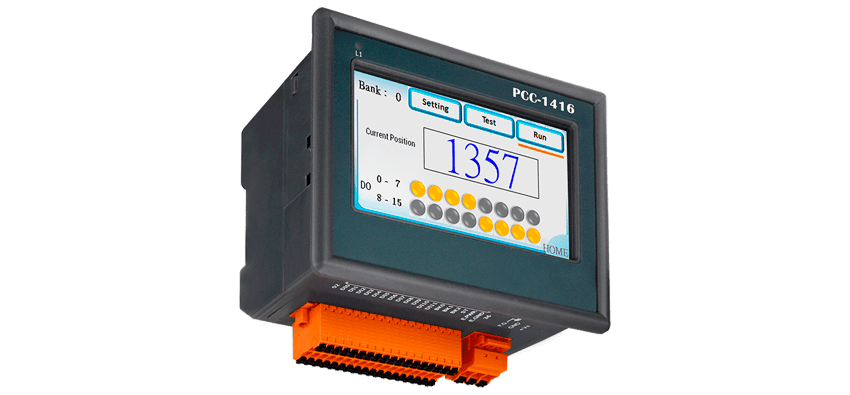

Передняя панель PCC-1416 имеет защиту IP65. Устройство подходит для применения в автоматических станках, сборочных и упаковочных линиях, испытательном и технологическом оборудовании.
Технические характеристики панельного CAM-контроллера PCC-1416:
- Дисплей TFT LCD, 65 535 цветов. Диагональ - 4,3″.
- Количество осей - 1.
- Режим работы - CW / CCW, программируемый.
- Формат кодирования - бинарный код / код Грея.
- Разрешение - до 12 бит.
- Поддерживаемое разрешение энкодера (PPR) - 360 / 720 / 2048 / 4096.
- Максимальная скорость - 1200 об/мин при 360 PPR; 600 об/мин при 720 PPR; 210 об/мин при 2048 PPR; 105 об/мин при 4096 PPR.
- Цифровые входы - 4.
- Цифровые выходы (CAM) - 16.
- Температура эксплуатации от -20 до +50С.
