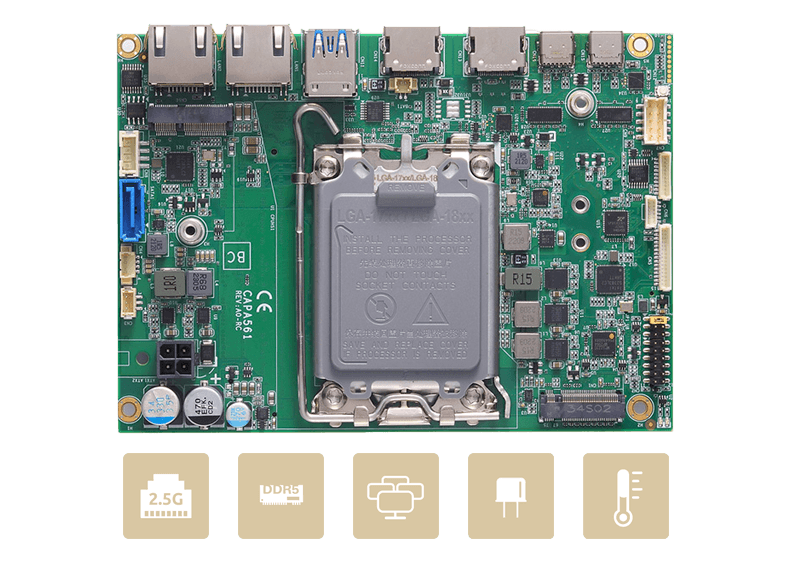

Компания Axiomtek выпустила встраиваемую плату CAPA561 формата 3.5" (146 × 104 мм). Устройство ориентировано на ресурсоёмкие задачи промышленного зрения и Edge AI. Основой служит процессорный сокет LGA1700, благодаря чему поддерживаются чипы Intel Core 12-го и 13-го поколений: серии Core i7/i5/i3, Intel Processor U300L и Celeron 7305L. Такой набор даёт интеграторам возможность подбирать конфигурацию под конкретный уровень вычислительной нагрузки.
Память и видеоподсистема
Оперативная память устанавливается в два слота SO-DIMM и соответствует стандарту DDR5-4800/5200. Суммарный объём может достигать 64 Гб. Графические возможности реализованы через пять физических портов: два HDMI 1.4, один eDP и два USB Type-C с поддержкой DisplayPort Alt Mode. Это позволяет подключать несколько дисплеев и периферию без дополнительных адаптеров.
Накопители и слоты расширения

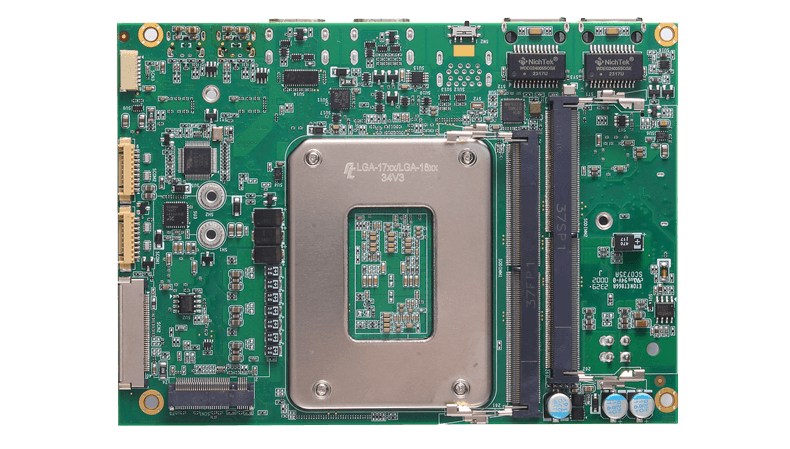

При компактных размерах плата оснащена тремя слотами M.2, что снимает необходимость во внешних переходниках. Слот M.2 ключ M формата 2280 задействует PCIe Gen4 x4 и рассчитан на высокоскоростные NVMe-накопители. M.2 ключ E формата 2230 предназначен для модулей беспроводной связи Wi-Fi/Bluetooth. M.2 ключ B формата 3042/3052 поддерживает PCIe x1, USB 3.2 Gen2 и USB 2.0 - через него подключаются 4G/5G-модемы. Для традиционных дисков оставлен один порт SATA 3.0.
Сеть и конфигурации
Сетевая подсистема рассчитана на высокие скорости обмена данными. В зависимости от модификации плата получает два или три независимых Ethernet-порта, среди которых порты 2.5 Гбит/с на контроллерах Intel i226-V/LM. Всего предложено четыре исполнения, различающихся числом LAN-портов и типом охлаждения:
- CAPA561-LGA-3LH - три LAN-порта (1 Гбит/с + два 2.5 Гбит/с), пассивный радиатор;
- CAPA561-LGA-3LC - три LAN-порта (1 Гбит/с + два 2.5 Гбит/с), активный кулер;
- CAPA561-LGA-2LH - два LAN-порта (1 Гбит/с + 2.5 Гбит/с), пассивный радиатор;
- CAPA561-LGA-2LC - два LAN-порта (1 Гбит/с + 2.5 Гбит/с), активный кулер.
Питание, защита и условия эксплуатации
Питание подводится через 2×2-контактный разъём с напряжением +12V DC. Аппаратная защита данных возложена на встроенный модуль TPM 2.0. Температурный диапазон зависит от модели: от -20 °C до +70 °C для моделей с активным кулером и до +60 °C для пассивных решений.
CAPA561 объединяет производительность настольной платформы с габаритами 3.5-дюймового форм-фактора. Набор из сокета LGA1700, трёх слотов M.2 и портов 2.5GbE выделяет её среди встраиваемых решений данного класса.
