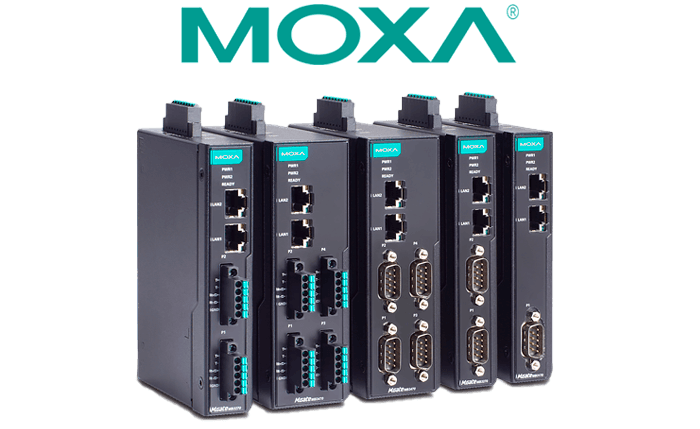

Компания MOXA представила обновлённую линейку промышленных шлюзов MGate MB3000-G2, предназначенных для подключения Modbus-устройств к современным Ethernet-сетям и построения распределённых систем промышленной автоматизации.
Серия ориентирована на задачи преобразования протоколов, агрегации данных и оптимизации обмена в системах с большим количеством подключённых узлов.
Роль в архитектуре промышленных сетей
Шлюзы MGate MB3000-G2 служат промежуточным звеном между последовательными устройствами RS-232/RS-422/RS-485 и сетями Ethernet, обеспечивая преобразование Modbus RTU/ASCII в Modbus TCP.
Поддерживаются основные режимы обмена:
- Modbus RTU/ASCII ↔ Modbus TCP;
- Modbus TCP ↔ Modbus TCP;
- Serial ↔ Serial;
- режим RealCOM (для конфигураций с несколькими COM-портами).
Выбор режима работы выполняется через механизм смены топологии (Change Topology), что позволяет быстро адаптировать шлюз под конкретную схему сети без глубокой переработки конфигурации.

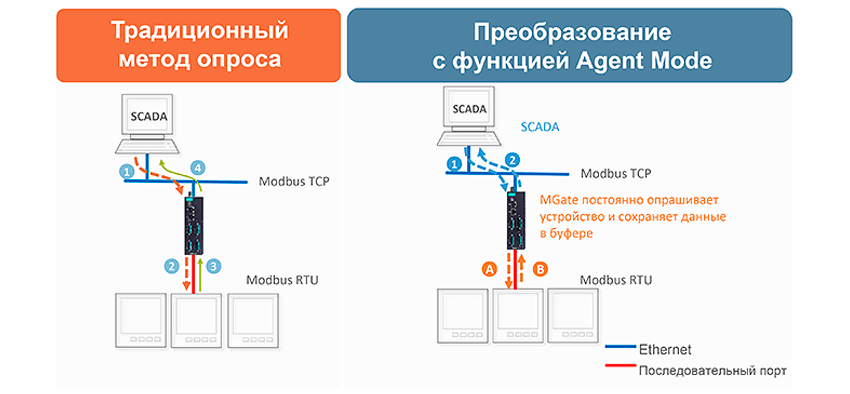

Agent Mode: перенос нагрузки на шлюз
Одной из ключевых функций серии является режим Agent Mode.
В этом режиме устройство:
- Выполняет циклический опрос ведомых устройств;
- Аккумулирует данные во внутренней памяти;
- Позволяет SCADA-системе запрашивать данные из буфера шлюза без прямого обращения к ведомым устройствам.
Фактически шлюз берёт на себя роль буфера данных, снижая количество запросов в сети и ускоряя получение информации на верхнем уровне системы управления.
Масштабирование и маршрутизация
Линейка MGate MB3000-G2 рассчитана на высоконагруженные сценарии и поддерживает:
- До 32 одновременных Modbus TCP-клиентов;
- Маршрутизацию запросов по IP-адресам и TCP-портам;
- Расширенные и пользовательские модификации протокола Modbus;
- Автоматическое распределение устройств через Auto Device Routing.
Такая архитектура снижает требования к ручной настройке и упрощает масштабирование сети.
Сетевые интерфейсы и построение топологий
Наличие двух Ethernet-портов обеспечивает гибкость подключения:
- Каскадирование устройств в цепочку;
- Разделение служебного и промышленного трафика;
- Подключение к двум независимым сетям.
Поддерживаются следующие интерфейсы:
- 10/100Base-TX (RJ45);
- 100Base-FX (SC/ST);
- SFP-слоты для оптических модулей.
Мониторинг и диагностика Modbus-трафика
Встроенные инструменты позволяют просматривать Modbus-запросы в реальном времени и отслеживать обмен данными.
Защищённость и промышленная надёжность
Серия поддерживает механизмы кибербезопасности, соответствующие IEC 62443-4-2.
Дополнительные характеристики надёжности:
- Модели с гальванической изоляцией до 2 кВ (обозначение I);
- Расширенный температурный диапазон (версии T: -40...+75 °C);
- Резервирование питания (два независимых входа);
- Релейный выход для аварийной сигнализации.

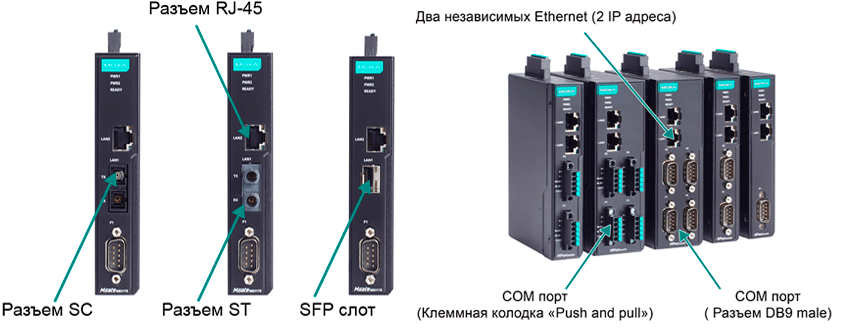

Конструктивные исполнения и варианты подключения
MGate MB3000-G2 доступен в различных аппаратных конфигурациях:
- Корпус с DB9 или клеммной колодкой push-and-pull;
- Версии с двумя Ethernet-портами RJ45;
- Комбинированные исполнения RJ45 + SC/ST;
- Версии RJ45 + SFP.
Такая модульность позволяет интегрировать шлюз как в медные, так и в оптоволоконные сегменты промышленной сети.
Модельный ряд
Серия MGate MB3000-G2 представлена тремя базовыми моделями:

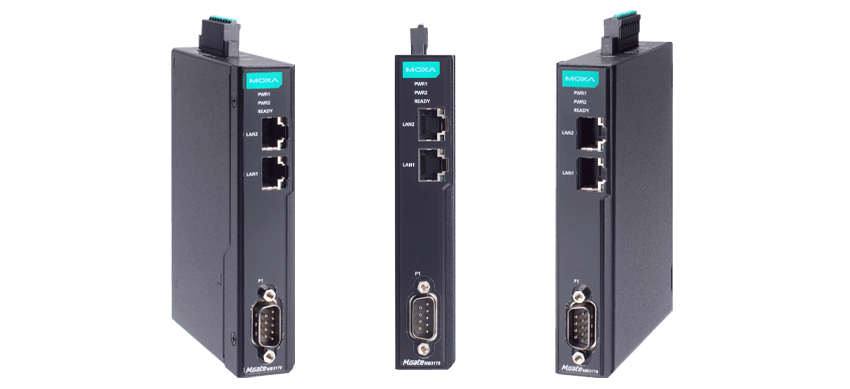

- MB3170-G2 - 1 COM-порт, 2×RJ45 Ethernet

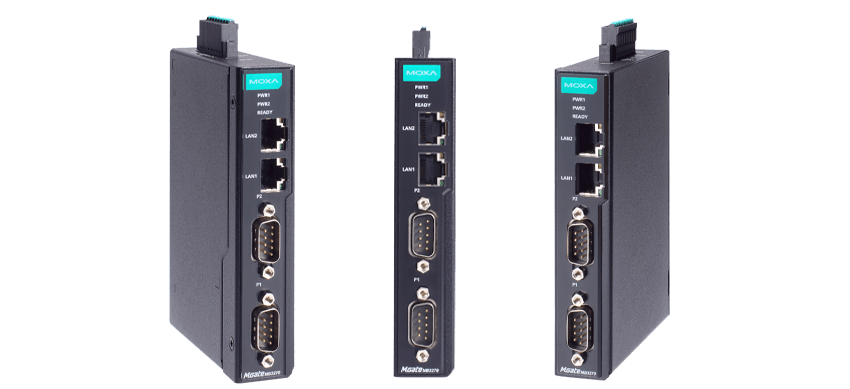

- MB3270-G2 - 2 COM-порта, 2×RJ45 Ethernet

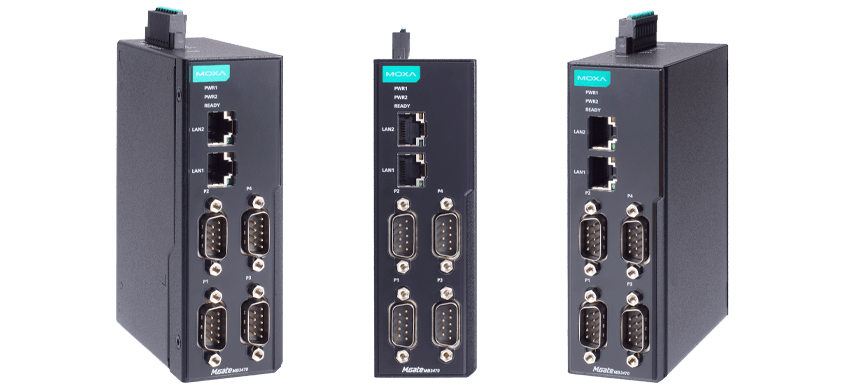

- MB3470-G2 - 4 COM-порта, 2×RJ45 Ethernet

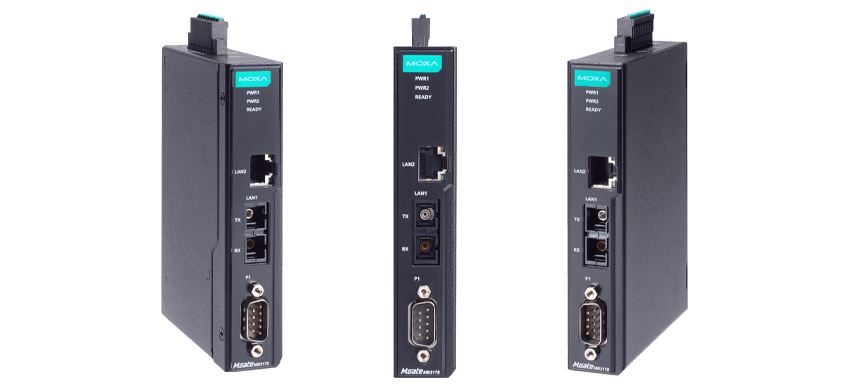

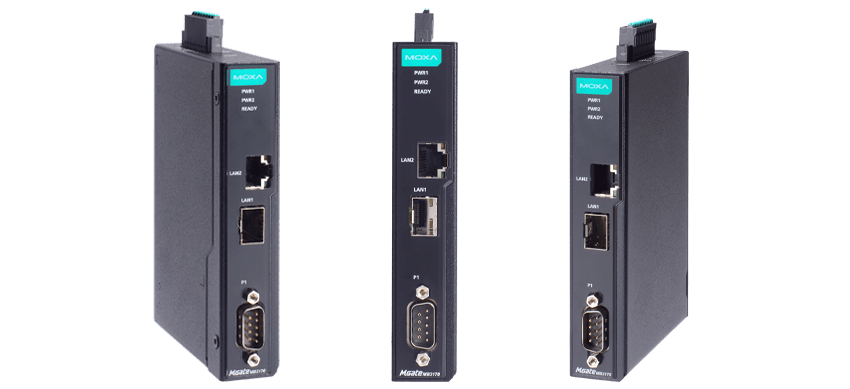

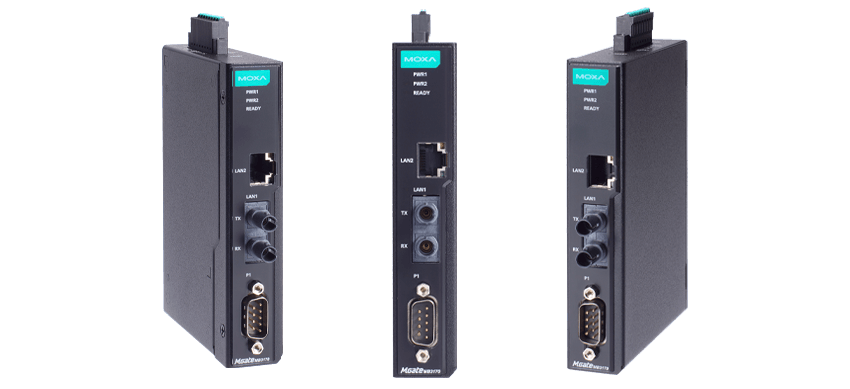

Для модели MB3170 также доступны оптические исполнения:
Сетевые протоколы и инструменты управления
Поддерживаемые протоколы:
ARP, DHCP Client, DNS, HTTPS, ICMP, IPv4/IPv6, SMTP/SMTPS,
SNMPv1/v2c/v3, SNTP, TCP/IP, UDP.
Средства конфигурации:
- Web-интерфейс (HTTP/HTTPS);
- Windows-утилиты;
- Device Search Utility;
- MCC Tool;
- Последовательный доступ;
- MXview One;
- MXconfig.
Параметры передачи и эксплуатация
- Скорость передачи: 50 бит/с - 921.6 Кбит/с (включая нестандартные значения);
- Питание: 12-48 В;
- Температурные диапазоны:
- стандартный: -10...+60 °C
- расширенный: -40...+75 °C
MGate MB3000-G2 - это серия Modbus-шлюзов, ориентированная на построение распределённых промышленных сетей. За счёт Agent Mode, гибкой маршрутизации и расширенных сетевых возможностей серия снижает нагрузку на SCADA-системы и обеспечивает стабильную работу в высоконагруженных и критически важных инфраструктурах.
