Промышленные встраиваемые системы всё чаще проектируются по модульному принципу, где вычислительное ядро отделено от несущей платы. В рамках этого подхода компания ARBOR представила процессорный модуль EmNANO-iX701, выполненный в стандарте COM Express Mini Type 10. Это не автономное устройство, а вычислительный модуль, который интегрируется в несущую плату (carrier board), формируя конечную систему под конкретные требования проекта.
Такой подход позволяет масштабировать архитектуру: от компактных контроллеров до полноценных индустриальных панелей с расширенным набором интерфейсов.
Процессорная платформа и вычислительная модель
EmNANO-iX701 построен на энергоэффективной архитектуре Intel Atom x7000RE (платформа Amston Lake), ориентированной на промышленный edge-сегмент и задачи реального времени.

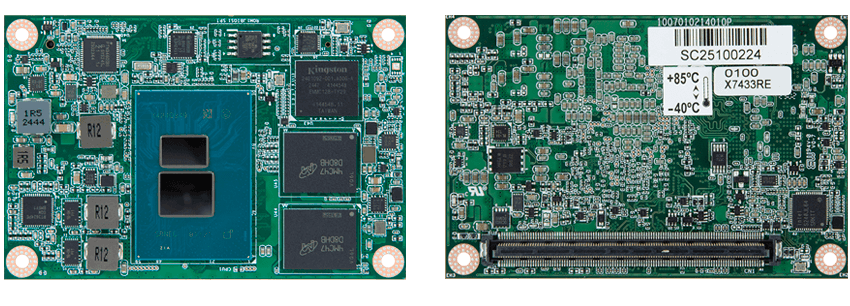

Доступны две конфигурации:
- EmNANO-iX701-WT-x7211RE-4G
2 ядра, базовая частота 1.3 ГГц, тепловой пакет 6 Вт - EmNANO-iX701-WT-x7433RE-8G
4 ядра, базовая частота 1.5 ГГц, тепловой пакет 9 Вт
Две конфигурации позволяют выбирать между минимальным энергопотреблением и повышенной многопоточностью без смены платформы.
Модуль поддерживает технологии Intel TCC и TSN. Они обеспечивают детерминированные задержки и синхронизацию сетевых событий, что важно для роботизированных комплексов, конвейерных систем и распределённого управления.
Память и архитектура надёжности
Оперативная память LPDDR5 объёмом до 16 ГБ непосредственно установлена на модуле. Такой подход исключает механические контакты слотов, повышая устойчивость к вибрациям и температурным перепадам - ключевой фактор для транспорта и промышленного оборудования.
Интерфейсы и коммуникационные возможности
EmNANO-iX701 предоставляет полноценный набор интерфейсов, которые выводятся через стандартный COM Express разъём:
Сеть:
- 1 × 2.5GbE на контроллере Intel I226
Графика:
- Intel UHD Gen12
- до двух независимых дисплеев через DDI и LVDS
Расширение:
- до 4 × PCIe x1
- LPC, I2C, SMBus
Накопители:
- 2 × SATA 3.0
- опционально eMMC 5.1
Архитектура ориентирована на распределение функций между модулем и несущей платой: модуль отвечает за вычисления и базовую I/O-логику, а несущая плата - за физическую реализацию интерфейсов.
Условия эксплуатации
Модуль рассчитан на промышленный температурный диапазон работы от −40°C до +85°C. Однако при работе в верхнем диапазоне температур требуется корректное тепловое проектирование системы, включая обязательное использование радиатора или пассивного теплоотвода.
Питание поддерживает автоматическое определение входного напряжения 5 В или 12 В, что упрощает интеграцию в различные классы оборудования.
Итог
ARBOR EmNANO-iX701 построен на современной COM Express Mini архитектуре, где вычислительный модуль отделён от прикладной аппаратной реализации.
Разработчик или системный интегратор получает готовую вычислительную платформу с поддержкой реального времени и промышленных сетей. Всю остальную периферию - разъемы, контроллеры, интерфейсы - он проектирует сам на несущей плате.
Это снижает риски и ускоряет вывод продукта на рынок. Решение подходит для промышленной автоматизации, транспорта и edge-вычислений
