Компания Axiomtek выпустила одноплатный компьютер PICO570 в форм-факторе Pico-ITX, ориентированный на встраиваемые решения с жёсткими ограничениями по габаритам. Устройство относится к классу компактных x86-систем, где ключевой задачей является сохранение вычислительной мощности при минимальной площади размещения.
Pico-ITX традиционно используется в проектах, где стандартные промышленные платы избыточны по размеру, но требуется полноценная поддержка настольной архитектуры и современных интерфейсов.
Вычислительная архитектура
Основой PICO570 выступают процессоры линейки Intel Core Ultra Series 1, доступные в двух конфигурациях:
- PICO570-U7 на базе Ultra 7 155U
- PICO570-U5 на базе Ultra 5 125U
Выбор U-серии обусловлен ограничениями по тепловыделению (TDP) в ультракомпактных системах. Такой класс CPU позволяет удерживать энергоэффективность без необходимости активного охлаждения при сохранении высокой плотности вычислений.
Графическая подсистема реализована на базе интегрированной архитектуры Intel Arc Xe-LPG. Она обеспечивает более высокую эффективность в задачах мультимедиа и параллельных вычислений по сравнению с предыдущими поколениями встроенной графики Intel.
Оперативная память представлена одним SO-DIMM слотом DDR5-5600 с поддержкой до 48 ГБ. Использование высокочастотной DDR5 важно для производительности интегрированной графики и общей пропускной способности системы.

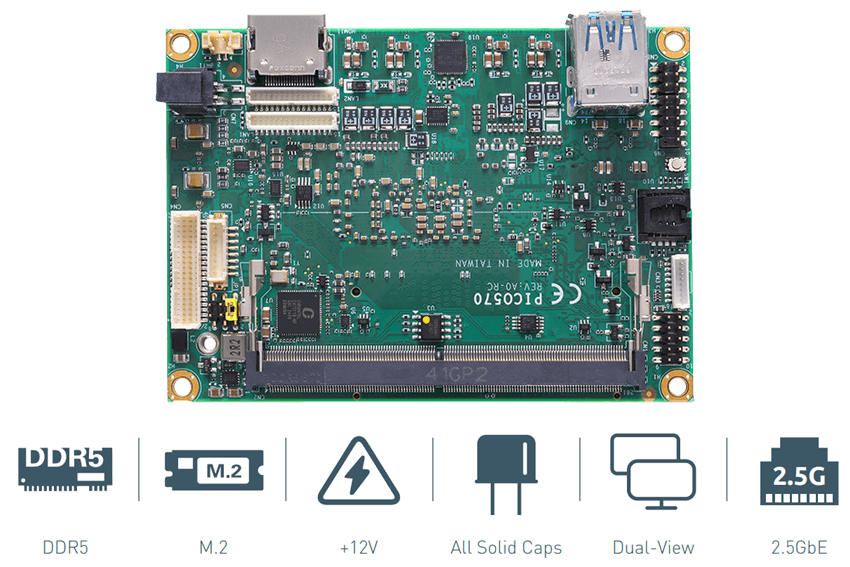

Интерфейсы и системная коммутация

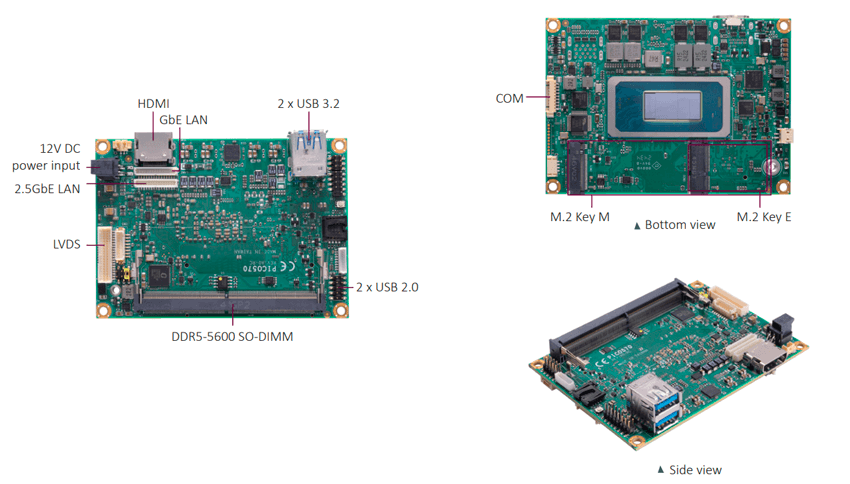

Несмотря на форм-фактор 100 × 72 мм, плата содержит полноценный набор промышленных интерфейсов:
Сетевые порты:
- 1 × Gigabit Ethernet на базе Intel I219-LM
- 1 × 2.5GbE на базе Intel I226-V
Разделение контроллеров позволяет логически изолировать сетевые потоки, что важно для edge-сценариев и систем реального времени.
Видео:
- HDMI
- LVDS (18/24-bit)
Реализована поддержка Dual-View, позволяющая выводить независимые изображения на два дисплея — типовой сценарий для HMI и терминалов управления.
Порты ввода-вывода:
- 2 × USB 3.2
- 2 × USB 2.0 (внутренние линии)
- 1 × RS-232/422/485
Последовательный порт сохраняет совместимость с промышленными контроллерами и legacy-оборудованием.
Расширение и накопители
Из-за ограниченного пространства PCIe-слоты отсутствуют, и расширение реализовано через M.2:
- M.2 Key M (2280, PCIe x4) — для NVMe SSD
- M.2 Key E (2230) — для беспроводных модулей Wi-Fi/Bluetooth

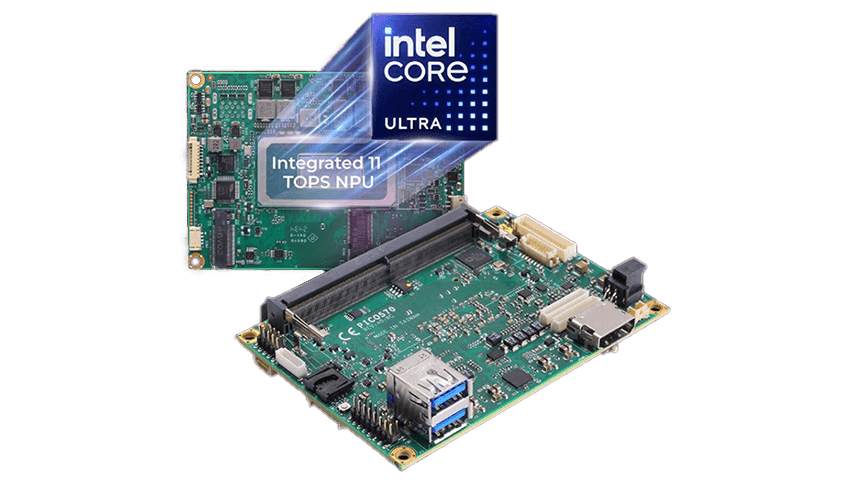

Размещение слотов расширения M.2 на обратной стороне платы типично для Pico-ITX решений и позволяет сохранить компактность компоновки.
Условия эксплуатации
Диапазон рабочих температур составляет от -20°C до +60°C, соответствующий требованиям промышленного применения.
Питание осуществляется от 12 В DC с поддержкой автоматического запуска (AT Auto Power On), что важно для встраиваемых систем без пользовательского интерфейса включения.
Дополнительно реализована аппаратная защита TPM 2.0 через Intel PTT.
PICO570 от Axiomtek представляет собой современную эволюцию Pico-ITX платформ, в которой сочетаются энергоэффективные процессоры Intel Core Ultra, память DDR5 и расширенные возможности ввода-вывода.
Решение ориентировано на интеграторов, работающих с компактными системами: промышленная автоматизация, медицинские устройства, цифровые терминалы и edge-вычисления. Основное преимущество платформы — сочетание компактных размеров и высокой вычислительной мощности.
