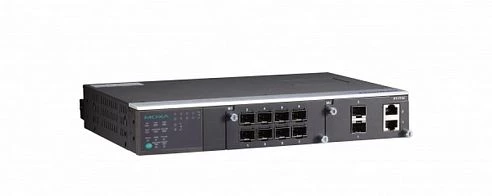

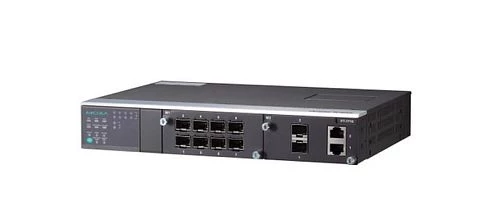

PT-7710-F-LV
MOXA
Артикул: 05114800
Модульный 10-портовый Ethernet-коммутатор для энергетики 2 уровня, порты 8+2G: 1 слот для Fast Ethernet модулей, 1 слот для Fast или Gigabit Ethernet модулей, индикаторы на передней панели, питание 12/24/48 VDC, -40...+85С
Товар снят с производства
Ethernet интерфейсы
Общее количество Ethernet портов
10
Параметры коммутатора
Управляемый
Да
Уровень коммутатора
Layer 2
Сетевые протоколы
Промышленные протоколы
EtherNet/IP, Modbus TCP
Протоколы управления
DHCP Server/Client, SMTP, SNMPv1/v2c/v3, HTTP, LLDP, Syslog, Telnet, SNTP, GVRP, RMON, TFTP, BootP, IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Option 66/67/82, NTP Server/Client, SNMP Inform, GMRP, RARP
Протоколы безопасности
HTTPS, SSH
Стандарты IEEE
IEEE 802.1D-2004 для Spanning Tree Protocol, IEEE 802.1P для Class of Service, IEEE 802.1Q для VLAN Tagging, IEEE 802.1S для Multiple Spanning Tree Protocol, IEEE 802.1W для Rapid Spanning Tree Protocol, IEEE 802.1X для Authentication, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk with LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX
Расширение модулями
Количество слотов всего
2
Поддерживаемые модули расширения
PM-7200 серия
Индикаторы и органы управления
Установка режимов работы
В сети через Telnet, Через консольный порт, Web-интерфейс
Разъемы
Разъемы внешние
Консольный порт RS-232 (RJ-45)
Требования по питанию
Резервный вход питания
Да
DC входное напряжение,
9..60 В
DC Резервное питание,
9..60 В
Конструктивное исполнение
Конструкция корпуса
Металлический корпус
Вид монтажа
Монтаж в 19" стойку
Степень защиты корпуса
IP30
Высота
1 U
Габариты
Ширина
266.5 мм
Глубина
195 мм
Высота
44 мм
Эксплуатационные характеристики
Температура эксплуатации,
-40..85 °C
Стандарты и сертификаты
Электромагнитные помехи (EMI)
EN 55022, FCC Part 15
Энергетика
МЭК 61850-3, IEEE 1613
Железные дороги
EN 50121-4, EN 50155
Регулирование движения
NEMA TS2
Безопасность
EN 60950, UL 60950-1
Габариты упаковки
Вес в упаковке
2.94 кг
