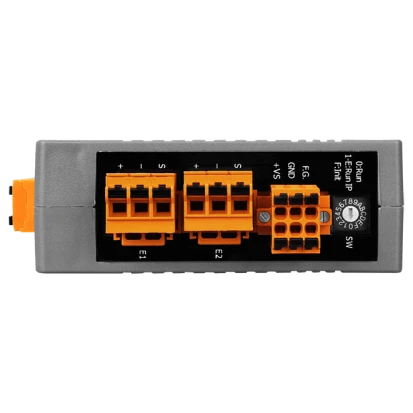

ETL-2218H
ICP DAS
Артикул: 13034600
Модуль аналогового ввода, 8 каналов, входы термопар типов J, K, T, E, R, S, B, N, C, L, M, LDIN43710, частота опроса 1,5/100 Гц на канал, шина 10BASE-T1L
Доступен под заказ
Доступен под заказ
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Аналоговый ввод
Всего каналов AI
8
Термопара
J: -210...+760 °С, K: -270...+1372 °С, T: -270...+400 °С, E: -270...+1000 °С, R: 0...1768 °С, S: 0...1768 °С, B: 0...1820 °С, N: -270...+1300 °С, C: 0...+2320 °С, L: -200...+800 °С, M: -200...+100 °С, L(DIN43710): -200...+900 °С
Дискретный ввод
Всего каналов DI
8
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Уровень логического "0"
0~1 В
Уровень логической "1"
5~50 В
Приемник/Источник
Контакт с внешним питанием: NPN/PNP
Тип сигнала счётчика/энкодера
Frequency
Разрядность счетчика
32 Бит
Максимальная частота счётчика
3 кГц
Дискретный вывод
Всего каналов DO
8
Тип (транзистора, реле)
Открытый коллектор
Приемник/источник
Приемник (NPN)
Выходное напряжение
3.5~50 В
Максимальный выходной ток
600 мА
Ethernet интерфейсы
Общее количество Ethernet портов
2
Расширение модулями
Тип модуля
Температурный
Сетевые протоколы
Промышленные протоколы
Modbus TCP server, Modbus UDP slave, MQTT client
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
33 мм
Глубина
108 мм
Высота
136 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Влажность
10-90%
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.25 кг
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Аналоговый ввод
Всего каналов AI
8
Термопара
J: -210...+760 °С, K: -270...+1372 °С, T: -270...+400 °С, E: -270...+1000 °С, R: 0...1768 °С, S: 0...1768 °С, B: 0...1820 °С, N: -270...+1300 °С, C: 0...+2320 °С, L: -200...+800 °С, M: -200...+100 °С, L(DIN43710): -200...+900 °С
Дискретный ввод
Всего каналов DI
8
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Уровень логического "0"
0~1 В
Уровень логической "1"
5~50 В
Приемник/Источник
Контакт с внешним питанием: NPN/PNP
Тип сигнала счётчика/энкодера
Frequency
Разрядность счетчика
32 Бит
Максимальная частота счётчика
3 кГц
Дискретный вывод
Всего каналов DO
8
Тип (транзистора, реле)
Открытый коллектор
Приемник/источник
Приемник (NPN)
Выходное напряжение
3.5~50 В
Максимальный выходной ток
600 мА
Ethernet интерфейсы
Общее количество Ethernet портов
2
Расширение модулями
Тип модуля
Температурный
Сетевые протоколы
Промышленные протоколы
Modbus TCP server, Modbus UDP slave, MQTT client
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
33 мм
Глубина
108 мм
Высота
136 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Влажность
10-90%
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.25 кг
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Аналоговый ввод
Всего каналов AI
8
Термопара
J: -210...+760 °С, K: -270...+1372 °С, T: -270...+400 °С, E: -270...+1000 °С, R: 0...1768 °С, S: 0...1768 °С, B: 0...1820 °С, N: -270...+1300 °С, C: 0...+2320 °С, L: -200...+800 °С, M: -200...+100 °С, L(DIN43710): -200...+900 °С
Дискретный ввод
Всего каналов DI
8
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Уровень логического "0"
0~1 В
Уровень логической "1"
5~50 В
Приемник/Источник
Контакт с внешним питанием: NPN/PNP
Тип сигнала счётчика/энкодера
Frequency
Разрядность счетчика
32 Бит
Максимальная частота счётчика
3 кГц
Дискретный вывод
Всего каналов DO
8
Тип (транзистора, реле)
Открытый коллектор
Приемник/источник
Приемник (NPN)
Выходное напряжение
3.5~50 В
Максимальный выходной ток
600 мА
Ethernet интерфейсы
Общее количество Ethernet портов
2
Расширение модулями
Тип модуля
Температурный
Сетевые протоколы
Промышленные протоколы
Modbus TCP server, Modbus UDP slave, MQTT client
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
33 мм
Глубина
108 мм
Высота
136 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Влажность
10-90%
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.25 кг
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Аналоговый ввод
Всего каналов AI
8
Термопара
J: -210...+760 °С, K: -270...+1372 °С, T: -270...+400 °С, E: -270...+1000 °С, R: 0...1768 °С, S: 0...1768 °С, B: 0...1820 °С, N: -270...+1300 °С, C: 0...+2320 °С, L: -200...+800 °С, M: -200...+100 °С, L(DIN43710): -200...+900 °С
Дискретный ввод
Всего каналов DI
8
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Уровень логического "0"
0~1 В
Уровень логической "1"
5~50 В
Приемник/Источник
Контакт с внешним питанием: NPN/PNP
Тип сигнала счётчика/энкодера
Frequency
Разрядность счетчика
32 Бит
Максимальная частота счётчика
3 кГц
Дискретный вывод
Всего каналов DO
8
Тип (транзистора, реле)
Открытый коллектор
Приемник/источник
Приемник (NPN)
Выходное напряжение
3.5~50 В
Максимальный выходной ток
600 мА
Ethernet интерфейсы
Общее количество Ethernet портов
2
Расширение модулями
Тип модуля
Температурный
Сетевые протоколы
Промышленные протоколы
Modbus TCP server, Modbus UDP slave, MQTT client
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
33 мм
Глубина
108 мм
Высота
136 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Влажность
10-90%
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.25 кг
