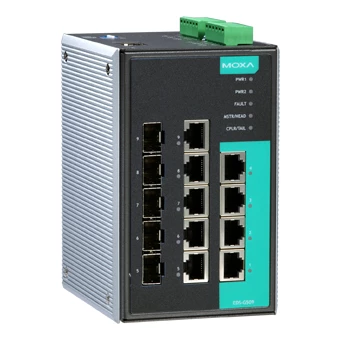

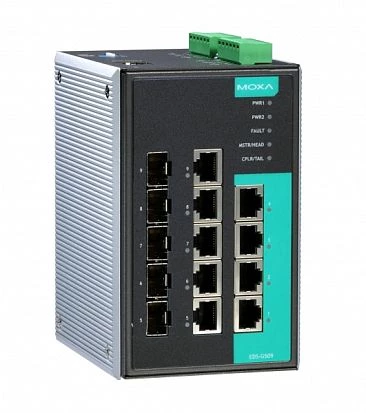

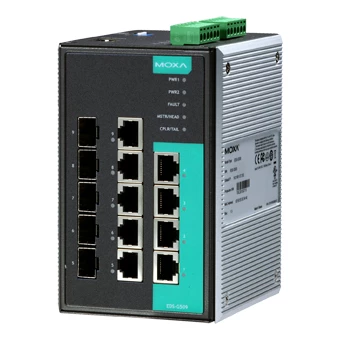

EDS-G509-T
MOXA
Артикул: 05458300
Промышленный 9-портовый управляемый коммутатор: 4 порта 10/100/1000 BaseT(X) Ethernet, 5 комбо-портов 10/100/1000 BaseT(X) (RJ45 + SFP), -40...+75С
Доступен под заказ
Доступен под заказ
Ethernet интерфейсы
Общее количество Ethernet портов
9
Портов 10/100/1000 Mbit/s
9
Разъем порта 10/100/1000 Mbit/s
4xRJ-45, 5xCombo (RJ-45 или SFP)
Параметры коммутатора
Управляемый
Да
Уровень коммутатора
Layer 2
Поддерживаемые функции
Port Mirror, Port Lock, Rate Limit, Loop Protection, Broadcast Storm Protection, Link Aggregation, Port-Based VLAN, DDM/Fiber Check, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Часы реального времени, Подключение к системе управления и мониторинга
Размер таблицы MAC адресов
8000
Размер буфера пакетов
1 кБит
Макс. кол-во VLAN
64
Очередей приоритетов на порт
4
Количество IGMP групп
256
Сетевые протоколы
Промышленные протоколы
EtherNet/IP, Modbus TCP
Протоколы управления
DHCP Server/Client, SMTP, SNMPv1/v2c/v3, HTTP, LLDP, Syslog, Telnet, QoS, SNTP, GVRP, RMON, TFTP, BootP, IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Option 66/67/82, NTP Server/Client, SNMP Inform, GMRP, RARP
Протоколы резервирования
MSTP, Turbo Ring, Turbo Chain
Протоколы безопасности
HTTPS, SSH, RADIUS, SSL, TACACS+
Стандарты IEEE
IEEE 802.1D-2004 для Spanning Tree Protocol, IEEE 802.1P для Class of Service, IEEE 802.1Q для VLAN Tagging, IEEE 802.1S для Multiple Spanning Tree Protocol, IEEE 802.1W для Rapid Spanning Tree Protocol, IEEE 802.1X для Authentication, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk with LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX
Дискретный ввод
Всего каналов DI
2
Дискретный вывод
Всего каналов DO
2
Тип (транзистора, реле)
Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А)
1А при 24В постоянного тока
Расширение модулями
Поддерживаемые модули расширения
SFP-1G, SFP-1FE
Индикаторы и органы управления
Установка режимов работы
В сети через Telnet, Через консольный порт, При помощи переключателей, Web-интерфейс, Интерфейс командной строки (CLI), Через утилиту MXconfig
Разъемы
Разъемы внешние
Консольный порт RS-232 (RJ-45)
Требования по питанию
Резервный вход питания
Да
DC входное напряжение
9..69 В
DC Резервное питание
9..69 В
Конструктивное исполнение
Конструкция корпуса
Металлический корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Степень защиты корпуса
IP30
Габариты
Ширина
87.1 мм
Глубина
107 мм
Высота
135 мм
Эксплуатационные характеристики
Температура эксплуатации
-40..75 °C
Стандарты и сертификаты
Электромагнитные помехи (EMI)
FCC Part 15 Subpart B Class A, CISPR 32
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
Морское применение
DNV, GL, LR, ABS, NK
Железные дороги
EN 50121-4
Безопасность
UL 508, EN 60950-1
Свободное падение
МЭК 60068-2-32
Вибрация и удар
МЭК 60068-2-6, МЭК 60068-2-27
Габариты упаковки
Вес без упаковки
0.7 кг
Вес в упаковке
2 кг
