Как выбрать Ethernet кабель: разбираем категории Cat5e, Cat6, Cat6a, Cat7, Cat8

Ethernet является основой большинства современных сетевых технологий. Он применяется везде — от домашних и промышленных сетей до крупных центров обработки данных. Ethernet играет ключевую роль в развитии цифровых технологий в последние годы. По мере увеличения потребностей пользователей в более высоких скоростях и надёжных соединениях, понимание стандартов, возможностей технологий и оборудования Ethernet становится критически важным.

Что такое Ethernet и зачем нужны разные стандарты

Стандарты Ethernet определяются группой IEEE 802.3. В этой статье мы рассмотрим эволюцию технологии Ethernet, её различные стандарты, типы кабелей и возможности по скорости, а также приведём технические примеры, которые помогут вам сделать правильный выбор оборудования.

Стандарт Ethernet развивался в несколько этапов, адаптируясь к изменяющимся требованиям сетей. Вот некоторые ключевые версии:

• 10BASE-T (Ethernet): Первый стандарт Ethernet, поддерживающий скорость 10 Мбит/с по витой паре медного кабеля. Он произвёл революцию в сетевых технологиях в 1980-х годах, обеспечив совместный доступ к общей сети.
• 100BASE-TX (Fast Ethernet): В конце 1990-х Fast Ethernet со скоростью 100 Мбит/с получил широкое распространение, заменив 10BASE-T. Он обычно использовался в небольших офисных сетях для общего доступа к интернету.
• 1000BASE-T (Gigabit Ethernet): Следующий стандарт, обеспечивающий скорость 1 Гбит/с, был широко распространён в начале 2000-х годов и до сих пор остаётся стандартом для многих офисных и домашних сетей.
• 10GBASE-T (10 Gigabit Ethernet): Эта версия поддерживает скорость до 10 Гбит/с и используется в основном в средах с высокими требованиями, в таких как центры обработки данных и крупные корпоративные сети.
• 40GBASE-T и 100GBASE-T: Эти сверхскоростные стандарты Ethernet, поддерживающие скорость до 100 Гбит/с, в основном используются в центрах обработки данных и инфраструктуре облачных вычислений, где требуется огромная пропускная способность данных на небольших расстояниях.

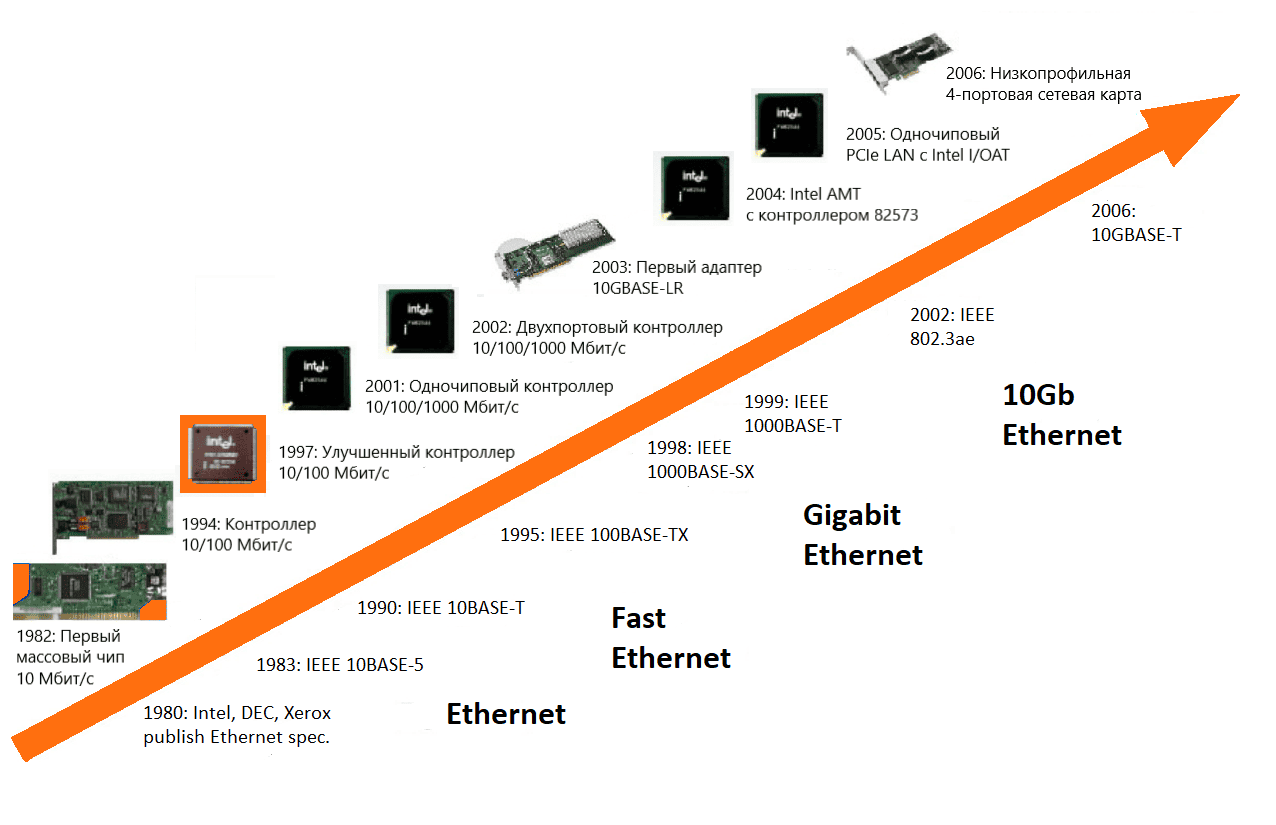

История развития контроллеров Ethernet

• 1982: Intel представляет первый в мире массовый чип для Ethernet, обеспечивающий скорость передачи данных 10 Мбит/с — важный шаг в развитии сетевых технологий.
• 1994: Intel выпускает первый сетевой контроллер с поддержкой 10/100 Мбит/с, открывая эру более быстрых и гибких сетей.
• 1997: Intel совершенствует технологию, выпуская контроллер 10/100 Мбит/с, закрепляя стандарт для корпоративных и промышленных сетей.
• 2001: Intel представляет первый в мире одночиповый контроллер Ethernet с поддержкой скоростей 10/100/1000 Мбит/с, значительно повысив эффективность сетевых решений.
• 2002: Intel выпускает первый двухпортовый контроллер Ethernet с поддержкой 10/100/1000 Мбит/с, расширяя возможности масштабирования сетей.
• 2003: Intel представляет первый адаптер 10GBASE-LR, открывая эру сверхбыстрых оптических соединений для корпоративных сетей и дата-центров.
• 2004: Intel представляет Intel AMT (Active Management Technology) с контроллером 82573, улучшая управление и безопасность сетевых устройств.
• 2005: Intel выпускает первый в мире одночиповый контроллер PCIe LAN с поддержкой технологии Intel I/OAT (I/O Acceleration Technology), повышая производительность сетевых операций.
• 2006: Intel представляет первую низкопрофильную четырёхпортовую сетевую карту, оптимизируя решения для компактных и высокопроизводительных систем.

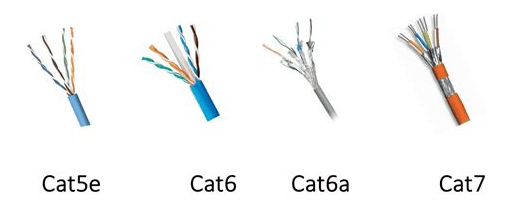

Категории кабелей Ethernet: сравнение Cat5e, Cat6, Cat6a, Cat7 и Cat8

Кабели Ethernet классифицируются по различным типам в зависимости от их характеристик, таких как скорость, расстояние и экранирование. В зависимости от категории можно видеть какие кабели отвечают требованиям сети и приложений.

Важно: для стабильной работы на скорости 10 Гбит/с на расстоянии до 100 метров рекомендуется использовать кабель Cat6a. Кабель Cat6 поддерживает 10 Гбит/с только на коротких участках (до 55 метров).

1. Cat5e (Category 5 Enhanced)

• Максимальная скорость: 1 Гбит/с
• Максимальное расстояние: 100 метров

Кабели Cat5e идеально подходят для домашних сетей, небольших офисов и лёгких задач, таких как просмотр веб-страниц и потоковое воспроизведение HD-контента.

Пример: Небольшой офис с несколькими пользователями, просматривающими веб-страницы и получающими доступ к файлам, выиграет от использования кабелей Cat5e, так как они обеспечивают достаточную скорость для большинства офисных задач.

2. Cat6 (Category 6)

• Максимальная скорость: 10 Гбит/с (на коротких расстояниях)
• Максимальное расстояние: 55 метров для 10 Гбит/с, 100 метров до 1 Гбит/с

Кабели Cat6 обычно используются в офисных средах, где требуется более высокая скорость и производительность, например, для видеоконференций или обмена файлами между рабочими станциями.

Пример: В офисе среднего размера, с 20 сотрудниками, использование кабелей Cat6 обеспечит быструю и надёжную сеть для таких задач, как передача больших файлов и видеоконференции в реальном времени.

3. Cat6a (Category 6 Augmented)

• Максимальная скорость: 10 Гбит/с
• Максимальное расстояние: 100 метров

Кабели Cat6a идеально подходят для крупных офисов, центров обработки данных и приложений с высокими требованиями, требующих стабильной скорости 10 Гбит/с на больших расстояниях.

Пример: Дата-центры, которым нужно обрабатывать трафик 10 Гбит/с между серверами, будет использовать кабели Cat6a для надёжной и непрерывной передачи данных.

4. Cat7 (Category 7)

• Максимальная скорость: 10 Гбит/с
• Максимальное расстояние: 100 метров

Кабели Cat7 обеспечивают превосходное экранирование для минимизации электромагнитных помех (ЭМП). Они часто используются в средах с высоким уровнем электрических наводок, например, в промышленных условиях.

Пример: На промышленных предприятиях, где оборудование производит электрический шум, кабели Cat7 обеспечивают стабильное сетевое соединение без сбоев, вызванных помехами.

5. Cat8 (Category 8)

• Максимальная скорость: 25 Гбит/с или 40 Гбит/с
• Максимальное расстояние: 30 метров

Кабель Cat8 предназначен для высокоскоростных приложений в центрах обработки данных. Он поддерживает скорости до 40 Гбит/с, его применение ограничено короткими расстояниями, обычно используемыми для соединения устройств центров обработки данных.

Пример: В высокопроизводительных вычислительных центрах с короткими расстояниями между серверами, кабели Cat8 обеспечивают максимальную пропускную способность для быстрой обработки и передачи данных в реальном времени.

Скорости Ethernet: от Fast Ethernet до 100 Gigabit

Скорость Ethernet напрямую влияет на то, как быстро данные могут передаваться по сети. Оптимальная скорость зависит от конкретных потребностей и приложений вашей сети.

1. Fast Ethernet (100 Мбит/с)

Подходит для небольших домашних сетей или офисов с базовыми потребностями в передаче данных, таким как просмотр веб-страниц, электронная почта и лёгкая потоковая передача мультимедиа.

Пример: Для домашнего офиса с минимальным количеством устройств, где интернет используется для веб-серфинга и отправки электронной почты, будет достаточно Ethernet со скоростью 100 Мбит/с.

2. Gigabit Ethernet (1 Гбит/с)

Самая распространённая скорость Ethernet для домашних и малых офисных сетей. Идеально подходит для HD-стриминга, обмена файлами и VoIP-телефонии.

Пример: В домохозяйстве, где несколько пользователей смотрят потоковое видео в формате 4K и играют в онлайн-игры, Gigabit Ethernet будет достаточно.

3. 10 Gigabit Ethernet (10 Гбит/с)

Используется в крупных корпоративных сетях, центрах обработки данных и приложениях с высокими требованиями, таких как облачные хранилища, редактирование видео высокого разрешения и обработка данных с использованием искусственного интеллекта.

Пример: Компании, выполняющей интенсивные рабочие нагрузки на виртуальных машинах на нескольких серверах, потребуется Ethernet 10 Гбит/с для обеспечения бесперебойной и быстрой связи между серверами и пользователями.

4. 40/100 Gigabit Ethernet

Эти сверхскоростные стандарты Ethernet используются в центрах обработки данных и крупных корпоративных сетях, где требуется большая пропускная способность и минимальная задержка.

Пример: Компаниям с офисами в разных странах, использующим облачные сервисы для совместной работы в реальном времени, необходима сеть 100 Гбит/с для скоростного обмена данными между ключевыми точками инфраструктуры

5. Terabit Ethernet (TbE)

Это Ethernet со скоростями выше 100 Gigabit Ethernet. 6 декабря 2017 года был утвержден стандарт 400 Gigabit Ethernet (400G, 400GbE) и 200 Gigabit Ethernet (200G, 200GbE), разработанный целевой группой IEEE P802.3bs с использованием технологии, в целом аналогичной 100 Gigabit Ethernet. 16 февраля 2024 года был утвержден стандарт 800 Gigabit Ethernet (800G, 800GbE), разработанный целевой группой IEEE P802.3df.

Пример: Крупный облачный провайдер (например, AWS, Google Cloud или Microsoft Azure) внедряет 400G Ethernet в своих дата-центрах.

Какой Ethernet кабель выбрать: для дома, офиса и дата-центра

Выбор подходящего кабеля Ethernet важен для достижения желаемой цели. При выборе кабеля учитывайте не только текущие потребности, но и возможный рост нагрузки в будущем.

• Cat5e или Cat6 — лучше всего подходят для домашних сетей или небольших офисов с требованиями к скорости до 1 Гбит/с. Эти кабели обеспечивают стабильную работу при просмотре веб-страниц, потоковом видео и обмене файлами.
• Cat6a или Cat7 — рекомендуются для крупных офисов, промышленных объектов и центров обработки данных, где требуется скорость 10 Гбит/с и повышенная защита от электромагнитных помех. Cat6a обеспечивает 10 Гбит/с на расстоянии до 100 метров, а Cat7 дополнительно минимизирует влияние электрических наводок.
• Cat8 — идеально подходит для высокопроизводительных центров обработки данных, где необходимы сверхскоростные соединения на коротких расстояниях (до 30 метров) между серверами и коммутаторами.

Практические рекомендации:

• Для большинства домашних сетей и небольших офисов достаточно кабеля Cat5e или Cat6.
• Если планируется переход на 10 Gigabit Ethernet или уже используются устройства с поддержкой 10 Гбит/с, лучше сразу выбирать Cat6a.
• В промышленных условиях с высоким уровнем электромагнитных помех предпочтение следует отдавать экранированным кабелям Cat7.
• Для соединения серверов внутри дата-центра на коротких дистанциях оптимальным решением станет Cat8.

Правильный выбор категории кабеля Ethernet позволяет не только обеспечить требуемую скорость передачи данных, но и избежать необходимости перекладки сети в ближайшие годы.

Выбирайте оборудование для вашей сети с пониманием стандартов Ethernet

Ethernet продолжает развиваться, предлагая всё более высокие скорости и надёжные соединения для современных сетей. Зная стандарты Ethernet, типы кабелей и их скоростные возможности, вы сможете обеспечить поддержку текущих и будущих требований вашей сети.

Независимо от того, создаёте ли вы домашнюю сеть или управляете крупным центром обработки данных, выбор правильного решения поможет вам поддерживать высокопроизводительную и масштабируемую инфраструктуру.

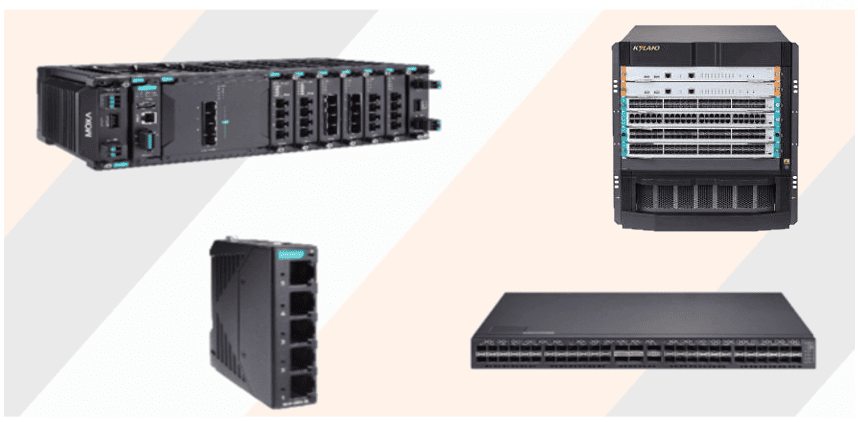

Промышленные коммутаторы Ethernet: решения MOXA и Kyland:

• MOXA: надёжные и проверенные временем решения для работы в экстремальных условиях, обеспечивающие стабильность и долговечность промышленных сетей.
• Kyland: инновационные и технологичные сетевые устройства с широким ассортиментом, постоянно внедряющие передовые решения для современных инфраструктур.

Данное оборудование предназначено для построения сетей, к которым предъявляются различные требования, от промышленной автоматизации до корпоративных центров обработки данных.

Рекомендуемое оборудование для сетей Ethernet:

• 1. MOXA: MDS-G4028-4XGS-T - Промышленный модульный управляемый коммутатор L2: 4 встроенных порта SFP+ 10GE, 6 слотов для 4 портовых FE/GE модулей, опционально до 28 Ethernet портов, -40...+75С
• 2. MOXA: EDS-2005-EL - Компактный 5-портовый неуправляемый коммутатор 10/100 BaseT(X) Ethernet, QoS, в металлическом корпусе, -10...+60C
• 3. Kyland: SICOM6896G-H-12BS - Корпус коммутатора SICOM6896G-H, 4 слота для вентилятора, 7 слотов для источника питания (без источника питания), 2 слота для плат контроллера, 4 слота для плат коммутатора, 12 слотов для линейных карт
• 4. Kyland: SICOM8648X-4CX24X-HV-HV - Управляемый ЦОД коммутатор L2/L3 в 19 стойку, 1U, порты 24x10G SFP+, 4x100G QSFP28, 1x консольный порт CLI, 1xMNG, 1xUSB, резервируемое питание 220VAC, 0...+50C
