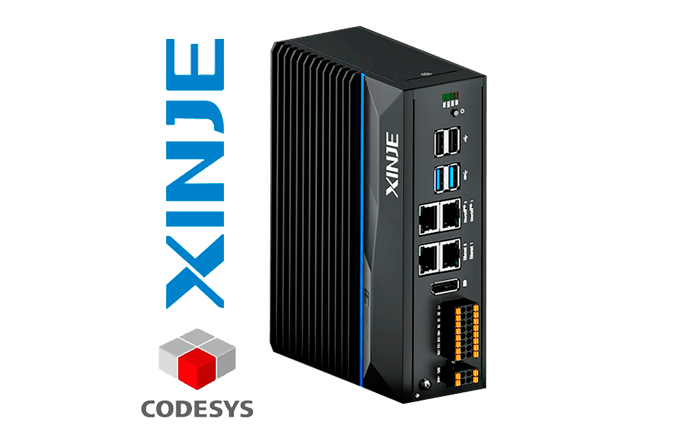

Компания XINJE представила новый программируемый логический контроллер XSA230-L, относящийся к обновлённой линейке XSA230. Устройство ориентировано на применение в системах, где важны высокая точность, стабильность и быстродействие - от управления технологическими процессами до координации движений в комплексных линиях сборки.
Архитектура и вычислительная производительность
В основе XSA230-L установлен четырёхъядерный процессор Intel Celeron J6412 с тактовой частотой 2,0 ГГц, обеспечивающий высокую скорость выполнения логических операций и устойчивость при работе в круглосуточных режимах. Контроллер сочетает функциональность промышленного ПК и ПЛК, что делает его универсальным решением для построения гибких систем управления.
Благодаря интеграции с платформой CODESYS и поддержке стандартов IEC 61131-3, пользователи могут разрабатывать программы на языках LD, ST, FBD, IL и SFC, реализуя как простые логические алгоритмы, так и сложные сценарии управления движением.
Промышленные интерфейсы и скорость обмена

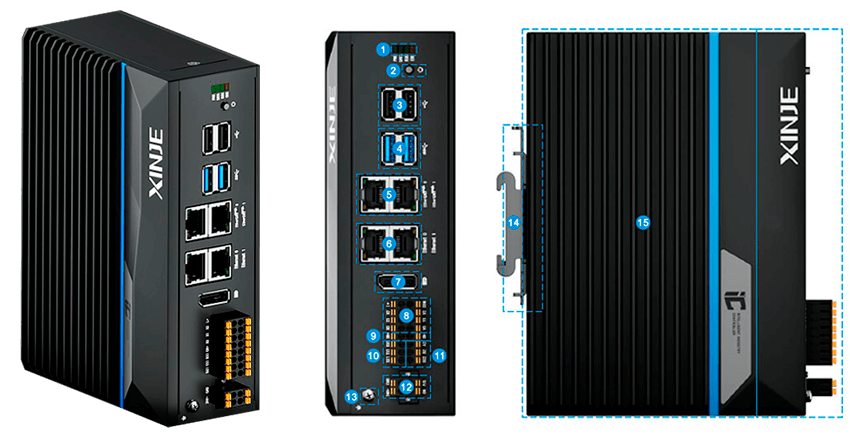

Контроллер оснащён набором коммуникационных портов, позволяющих подключать оборудование по широкому спектру протоколов:
- 2× USB 2.0 и 2× USB 3.0 - для периферийных устройств и сервисного обслуживания,
- 2× порта EtherCAT - для точного и синхронного обмена с приводами,
- 2× Ethernet,
- DP++ (DisplayPort),
- RS-232 и RS-485,
- 3 дискретных входа и 3 выхода (DIO),
- вход DI для управления состоянием Run/Stop.
Дополнительно предусмотрен вход питания 24 В DC, заземляющий контакт и DIN-рейка для монтажа. Эффективный радиатор охлаждения обеспечивает стабильную работу при температурах от -25 до +55 °C.
Производительность и синхронизация по EtherCAT
Контроллер демонстрирует высокие показатели скорости при управлении осями:
| Количество осей | Время цикла обновления |
|---|---|
| 4 оси | 250 мкс |
| 8 осей | 500 мкс |
| 32 оси | 1 мс |
| 64 оси | 4 мс |
Благодаря данным характеристикам XSA230-L подходит для прецизионных систем позиционирования, робототехнических комплексов и станков с ЧПУ. Скорость обработки команд также впечатляет: 3,66 нс при передаче битовых данных и 5,5 нс - при вычислениях с двойной точностью.
Интеграция в инфраструктуру Индустрии 4.0

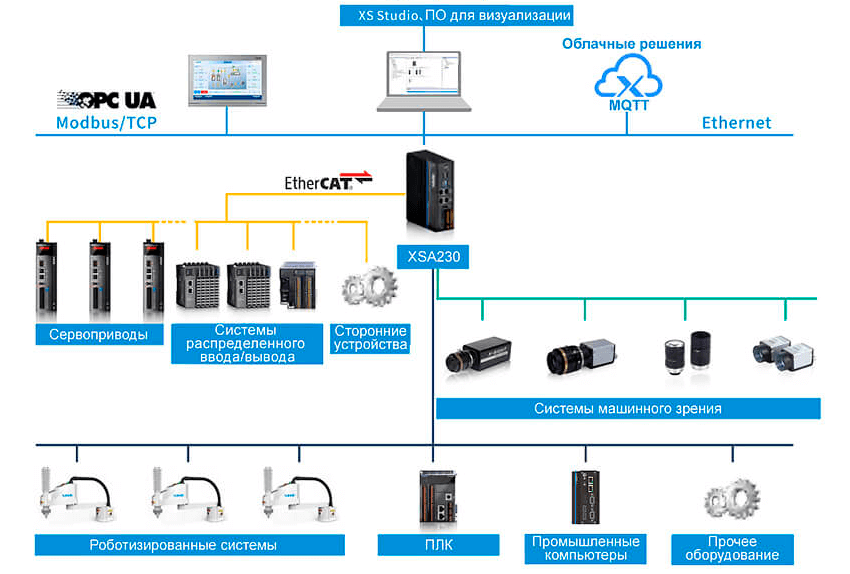

XSA230-L поддерживает промышленные протоколы EtherCAT, EtherNet/IP, Modbus TCP, а также стандарты OPC UA и MQTT, что обеспечивает лёгкую интеграцию с системами SCADA, MES и облачными платформами. Таким образом, контроллер становится ключевым элементом при построении решений класса Индустрия 4.0, связывая уровень оборудования с верхними уровнями управления.
Области применения
ПЛК XINJE XSA230-L может использоваться в широком диапазоне промышленных задач:
- Высокоточное производство - управление роботизированными установками, фрезерными и измерительными станками, линиями сборки электроники.
- Логистика и упаковка - системы сортировки, фасовки, маркировки и печати.
- Энергетика и машиностроение - контроль электроприводов, насосных и дозировочных систем.
- Производство аккумуляторов и солнечных панелей - синхронное управление движениями, сбор данных и взаимодействие с SCADA-системами через OPC UA.
Надёжность и эксплуатационные характеристики
XSA230-L выполнен в промышленном исполнении, имеет защиту от скачков напряжения и поддерживает подключение UPS для безопасного завершения работы при отключении питания. Корпус спроектирован с учётом отвода тепла и выдерживает повышенные нагрузки в производственной среде. Рабочая влажность - от 10 % до 95 % (без конденсации).
XINJE XSA230-L - это компактный и мощный ПЛК промышленного класса, сочетающий вычислительные возможности Intel J6412, поддержку CODESYS и гибкость интеграции с современными промышленными и облачными системами. Контроллер оптимален для построения точных, быстрых и надёжных систем автоматизации, соответствующих требованиям Индустрии 4.0.
