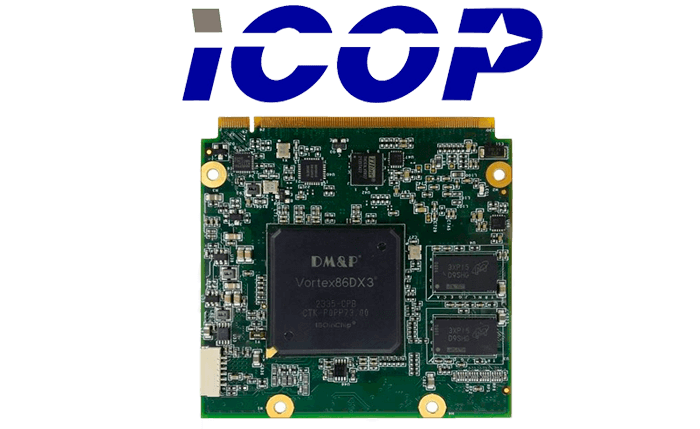

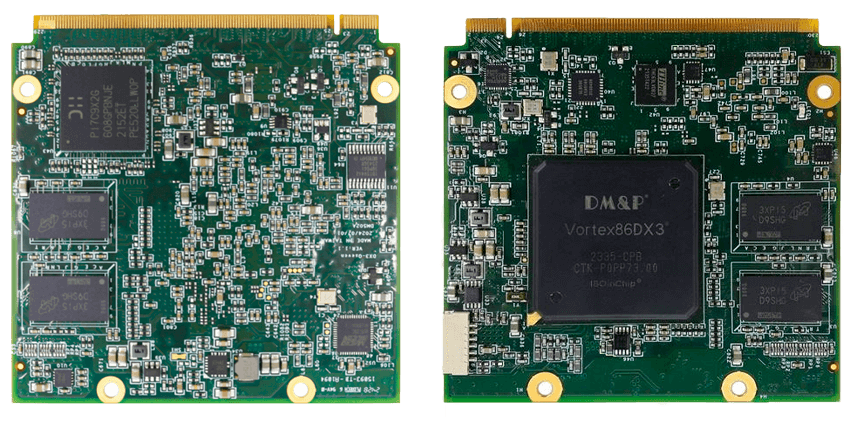

Модель VDX3-Q7 - это экономичное и энергоэффективное решение форм-фактора Qseven (70 × 70 мм), оптимально подходящее для систем с ограниченным пространством и высокими требованиями к энергопотреблению. Оснащённая процессором Vortex86DX3 с частотой 800 МГц, плата обеспечивает базовую вычислительную мощность для широкого спектра промышленных и встраиваемых задач.
Основные характеристики процессорной платы VDX3-Q7:
- ЦП: Vortex86DX3, 800 МГц
- Кэш: L1 -- 32 КБ инструкций + 32 КБ данных, L2 -- 512 КБ
- ОЗУ: 1 ГБ или 2 ГБ DDR3
-
Графика:
- HDMI: до 1920×1080 @ 60 Гц
- LVDS: Single -- до 1024×768, Dual -- до 1920×1080
- Хранение данных: слот под SD-карту, 1× SATA
- I/O интерфейсы: до 7× USB 2.0, RS232, SPI, I²C
- Сеть: гигабитный Ethernet-контроллер Realtek RTL8111H
- Аудио: встроенный HDA-контроллер
- ОС: Windows XP Pro, Windows 7, FreeBSD, Linux, POS Ready, WePOS, QNX, VxWorks, WES2009, DOS
-
Температурный режим:
- Одноядерная версия: от --20 °C до +70 °C
- Двухъядерная версия: от --10 °C до +60 °C
Базовые модификации:
- VDX3-Q7-54E - 1 ГБ DDR3
- VDX3-Q7-55E - 2 ГБ DDR3
Ключевые преимущества:
- Миниатюрный форм-фактор: размеры платы - всего 70×70 мм, что облегчает интеграцию в системы с ограниченным пространством.
- Энергоэффективность: низкое тепловыделение делает плату пригодной для пассивного охлаждения и применения в бесшумных системах.
- Гибкость в выборе ОС: поддержка большинства популярных встраиваемых операционных систем ускоряет разработку и адаптацию конечных решений.
Области применения
Энергетика:
Используется как замена устаревших контроллеров в системах управления и
мониторинга энергосетей. Обеспечивает стабильный обмен данными и
повышает эффективность эксплуатации инфраструктуры.
Промышленная автоматизация:
Решение подходит для модернизации производственного оборудования,
контроля состояния линий и сбора данных. Простота установки и богатый
набор интерфейсов обеспечивают гибкость интеграции.
Транспорт:
Плата применяется в терминалах самообслуживания, автоматизированных
билетных системах, а также в транспортной телеметрии. Устойчивость к
вибрациям и широкий температурный диапазон делают её надёжным
компонентом для эксплуатации в транспорте.
VDX3-Q7 - это стабильная и универсальная платформа для модернизации встраиваемых систем в сферах промышленности, энергетики и транспорта, где важны компактные размеры, низкое энергопотребление и гибкость интеграции.
