Innodisk DDR5 CUDIMM

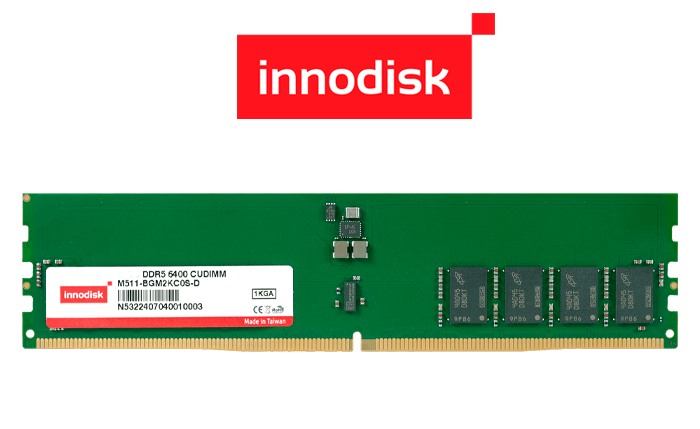

Компания Innodisk объявила о выпуске новых модулей оперативной памяти стандарта DDR5 CUDIMM, разработанных с учётом специфики высокоскоростных приложений и проблем деградации сигнала на частотах последнего поколения.
Архитектура и совместимость
Решения DDR5 CUDIMM представляют собой усовершенствованный вариант классических UDIMM-модулей и сохраняют форм-фактор DIMM, что обеспечивает совместимость с существующими платформами. Это упрощает переход на DDR5 без необходимости модернизации аппаратной части систем.
Интегрированный Clock Driver (CKD)
Ключевым отличием данных модулей является встроенный тактовый драйвер CKD (Clock Driver), который минимизирует искажения сигнала, возникающие при работе на высоких частотах. Данный элемент оптимизирует передачу данных между контроллером и чипами памяти, устраняя типичные проблемы, характерные для стандартных модулей DDR5.

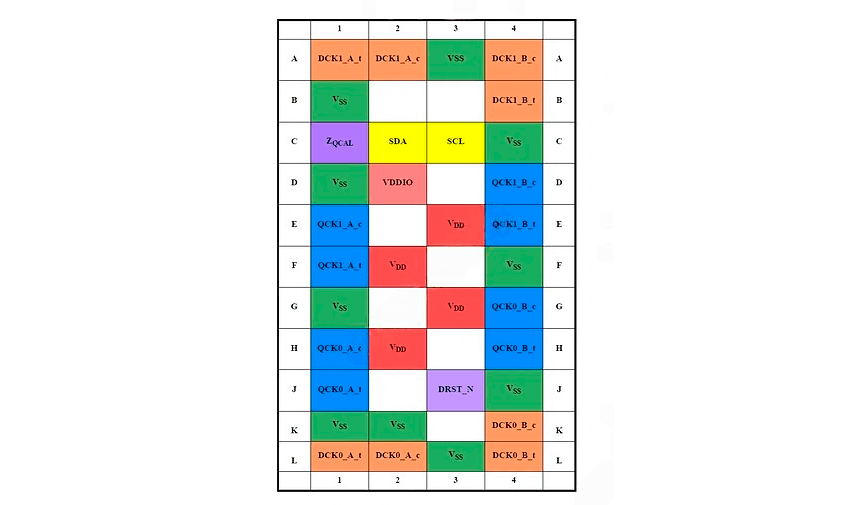

CKD использует 35 контактов, из которых половина отвечает за питание и заземление, а оставшиеся - за обработку и ретрансляцию сигнала.
Принцип работы CKD
Интегрированный генератор тактовых импульсов функционирует по следующей схеме:
- Приём сигнала от контроллера памяти.
- Оценка сигнала на наличие искажений и нестабильности.
- Формирование нового сигнала с устранением шумов и перекосов.
- Передача очищенного сигнала к микросхемам памяти внутри модуля.
Обработка выполняется в режиме реального времени, что позволяет поддерживать стабильную работу даже при пиковых нагрузках и высокочастотной передаче данных.
Модели модулей
Модели модулей оперативной памяти DDR5 CUDIMM в зависимости от объема памяти:
| Объем (Гб) | Модель модуля |
|---|---|
| 8 | M510-8GMYZC1S |
| 16 | M510-AGM2JC1S |
| 24 | M510-FGMZJC1S |
| 32 | M510-BGM2KC1S |
| 48 | M510-GGMZKC1S |
| 64 | M510-CGM9KC1S |
Технические параметры
Технические параметры модулей DDR5 CUDIMM от Innodisk:
- Частота передачи данных: до 6400 МТ/с
- Объём памяти: от 8 до 64 ГБ
- Тип: CUDIMM
- ECC: отсутствует поддержка коррекции ошибок
- Интерфейс: 288-контактный Gold Finger
- Разрядность шины: x64
- Параметры задержек CAS: 22, 26, 28, 30, 32, 36, 40, 42, 46, 48, 50, 52, 54, 56
- Рабочее напряжение: JEDEC 1.1 В
- Диапазон рабочих температур: от 0 до +95°C
- Защита от серной коррозии: реализована антисульфуризация
Назначение
Модули DDR5 CUDIMM ориентированы на применение в системах, где требуются высокие скорости передачи данных при сохранении стабильности. Это делает их подходящими для использования в промышленной автоматизации, телекоммуникационном оборудовании, а также в вычислительных узлах с высокой интенсивностью обработки.
