EtherCAT (Ethernet for Control Automation Technology) представляет собой промышленный протокол, разработанный для задач, где важна передача данных с минимальной задержкой. Он обеспечивает высокую скорость, устойчивость к сбоям и допускает разнообразные топологии подключения, что делает его подходящим для использования в автоматизации производственных процессов, робототехнике и управлении оборудованием.
Поскольку современные автоматизированные системы предъявляют требования к гибкости и надежности, всё чаще применяются такие устройства, как EJS-08 и EJS-08-T. Для менее нагруженных сетей доступны 4-портовые версии - EJS-04 и EJS-04-T, также входящие в продуктовую линейку MOXA.
Назначение EtherCAT junction
EtherCAT junction выполняет функцию коммутатора, позволяя организовать соединения между сегментами EtherCAT-сети. Поддержка различных схем - от кольца и линейной цепи до дерева и звезды - дает возможность адаптировать топологию под конкретные проектные условия, не ограничивая гибкость архитектуры.
Где применимы такие решения?
- В составе автоматизированных линий.
- Для интеграции исполнительных элементов и сенсоров.
- При построении распределенных систем управления.
- В средах, где важна высокая доступность оборудования.

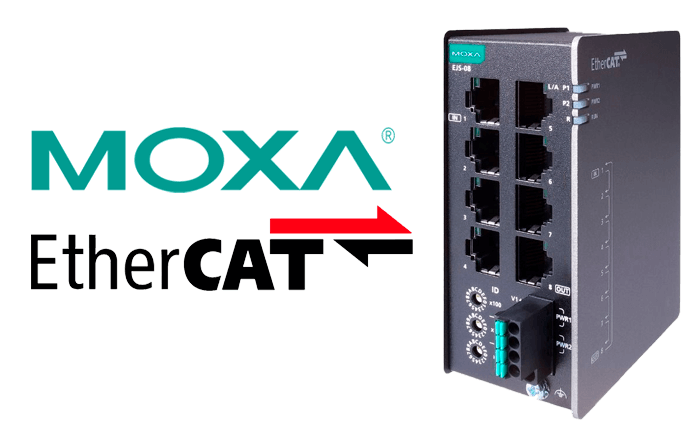

Характеристики коммутатора EJS-08
Сетевые интерфейсы

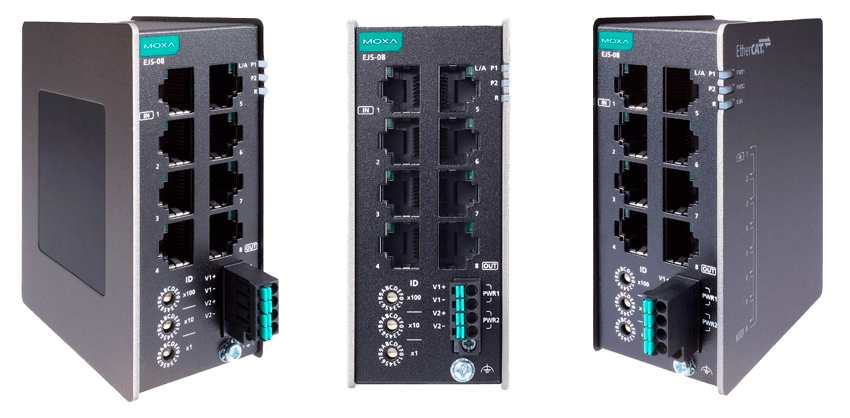

Модель оснащена восемью Ethernet-портами RJ45 (100BaseT(X)). Один порт зарезервирован под входящий трафик (IN), остальные служат выходами (OUT), позволяя объединять до семи удаленных узлов в рамках EtherCAT-сети.

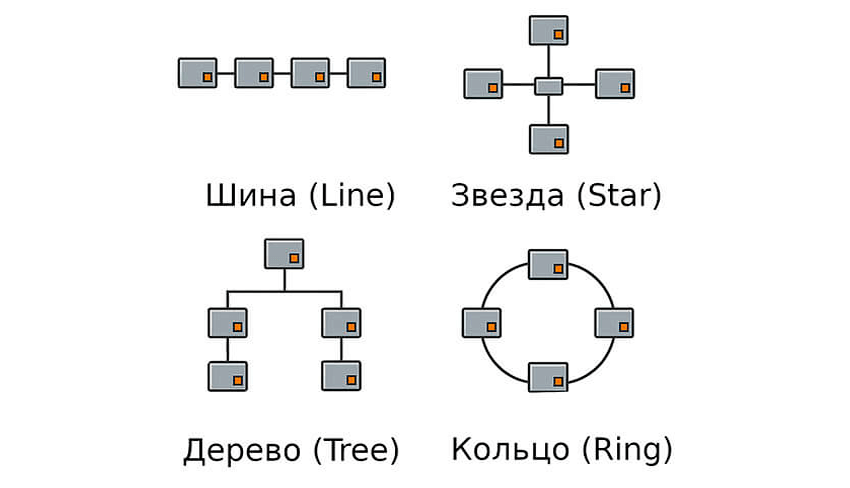

Возможные схемы подключения:
- Последовательно-цепная.
- Звездообразная.
- Древовидная.
- Кольцевая с резервированием.
Поддержка горячего подключения
Функциональность Hot Connect позволяет производить замену или подключение устройства без остановки работы сети. Для идентификации модуля используется механический HEX-переключатель, допускающий адресацию до 4095, что удобно при модульной архитектуре.
Система индикации
На корпусе размещены светодиоды, отображающие:
- Наличие питания по линиям PWR1 и PWR2.
- Активность сети (RUN).
- Статус передачи по каждому интерфейсу (100M).
Такая визуализация упрощает диагностику и ускоряет техническое обслуживание.
Электропитание и защита:
- Рабочий диапазон входного напряжения - от 9.6 до 60 В DC.
- Независимые каналы питания обеспечены защитой от переполюсовки и перегрузок.
- Поддержка стандартов EN 61000-6-2 и EN 61000-6-4 подтверждает устойчивость оборудования к индустриальным электромагнитным воздействиям.
Прочность конструкции и условия эксплуатации
- Корпус выполнен из металла и соответствует степени защиты IP30, что позволяет использовать устройство в условиях пылеобразующих производств и высоких ЭМП.
- Температурный режим эксплуатации для EJS-08 составляет от -10 до +60 C.
- Версия EJS-08-T допускает расширенный диапазон - от -40 до +75 C.
- Поддержка стандартов IEC 60068-2-6 и IEC 60068-2-27 гарантирует работу при вибрации и механических ударах, характерных для подвижного оборудования.
- Автонастройка каждого порта включает определение скорости, режима дуплекса и перекрестного подключения (Auto MDI/MDI-X).
- Задержка в канале - не более 1 мкс, что критически важно для систем синхронного обмена.
Применение в промышленной инфраструктуре
EJS-08 нацелен на использование в средах, где между ПЛК, приводами и сенсорами необходимо обеспечить устойчивый и быстрый канал связи. Широкий набор поддерживаемых топологий делает устройство универсальным для применения на производственных объектах с различной конфигурацией сети. Построенная на базе EtherCAT система с применением EJS-08 обеспечивает мгновенный отклик и стабильность соединений, необходимые в задачах, чувствительных к времени.
