ET-2217H и PET-2217H: обзор модулей аналогового ввода с изоляцией 3000 В и поддержкой 8 кГц

ICP DAS представила модуль аналогового ввода нового поколения - ET-2217H / PET-2217H

Компания ICP DAS расширила линейку модулей ввода/вывода, выпустив модели ET-2217H и PET-2217H, ориентированные на высокоскоростной сбор аналоговых сигналов. Новые устройства оснащены 8 дифференциальными входами с поддержкой частоты дискретизации до 8 кГц и совместимы с основными промышленными протоколами.

Функциональные возможности

Модуль аналогового ввода ET-2217H / PET-2217H предоставляет 8 независимых дифференциальных каналов. Каждый из них может быть сконфигурирован в один из следующих диапазонов сигнала: ±2.5 В, 0-5 В, ±5 В, 0-10 В, ±10 В, 0-20 мА, 4-20 мА и ±20 мА. Переключение между режимами напряжения и тока выполняется аппаратно - с помощью DIP-переключателя.

Для защиты входных цепей реализованы следующие меры:

• защита от перенапряжения до 50 В DC;
• ограничение по току до 50 мА при напряжении до 50 В AC/DC.

Суммарная частота дискретизации достигает 8 кГц, что позволяет использовать устройство в задачах с повышенными требованиями к скорости обработки. Поддерживается режим непрерывной передачи (TCP Streaming), при котором данные (ток/напряжение) поступают на управляющую систему в реальном времени.

Модуль оснащён гальванической развязкой 3000 В DC между входными цепями и логикой, что снижает влияние индустриальных помех. Устройство также соответствует требованиям по электромагнитной совместимости - устойчиво к воздействиям EFT, ESD и импульсным перенапряжениям.

Технические особенности:

• Конфигурация и управление - через встроенный веб-интерфейс;
• Поддерживаемые протоколы:
  • TCP Streaming;
  • Modbus TCP/UDP;
  • MQTT;
  • SNMP;
• Ethernet-коммутатор с двумя портами и поддержкой LAN Bypass для каскадного подключения;
• Двойной сторожевой таймер (Dual Watchdog);
• Поддержка функции сопряжения входов/выходов (I/O Pair Connection, режим Push/Pull);
• Наличие дискретных входов и выходов;
• Высокоскоростной аналоговый ввод (до 8 кГц суммарно).

После активации АЦП выбранные каналы начинают передачу значений на хост-систему. Частота опроса зависит от числа одновременно активных каналов:

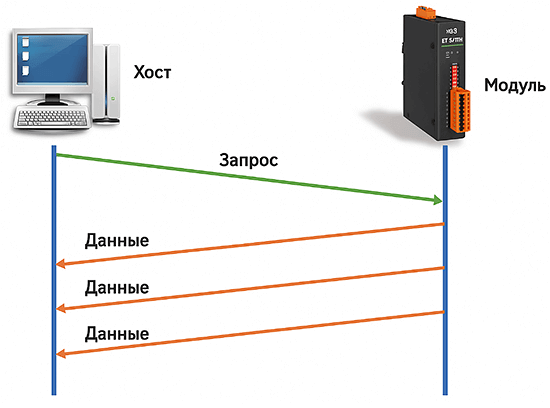

TCP Streaming: режим непрерывной передачи

В режиме TCP Streaming устройство выполняет автономный опрос аналоговых каналов и отправку результатов на управляющее ПО. Частота дискретизации задаётся на уровне прошивки и не изменяется в процессе работы.

Принцип работы:

1. Модуль опрашивает входы с заданной частотой, формируя буфер данных.
2. По достижении установленного объёма, данные передаются на хост.
3. Передача инициируется управляющей командой с ПК.
4. Поток продолжается до получения команды остановки.

Такой подход обеспечивает устойчивую передачу больших массивов аналоговой информации в реальном времени.

Формат передачи:

• Частота дискретизации - фиксированная, 8 кГц.
• Данные передаются в виде пакетов, структура которых описана в технической документации.
• При использовании SDK пользователю доступны только значения аналоговых входов (AI). Служебные поля, такие как заголовки пакетов, номера каналов и счётчики, обрабатываются внутри SDK и не предоставляются напрямую.
• Для контроля целостности потока предусмотрен внутренний счётчик последовательности, также обрабатываемый на уровне SDK.

Modbus TCP: режим запрос-ответ

Альтернативно устройству может работать по протоколу Modbus TCP, реализуя модель «запрос-ответ».

Алгоритм работы:

1. Аналоговые входы опрашиваются с фиксированной частотой.
2. Результаты сохраняются во внутренней памяти.
3. При получении запроса данные извлекаются из памяти и передаются хосту.

Данный режим подходит для систем, использующих стандартный протокол Modbus и не требующих постоянной передачи данных.

Сравнение моделей серии ET-2217
