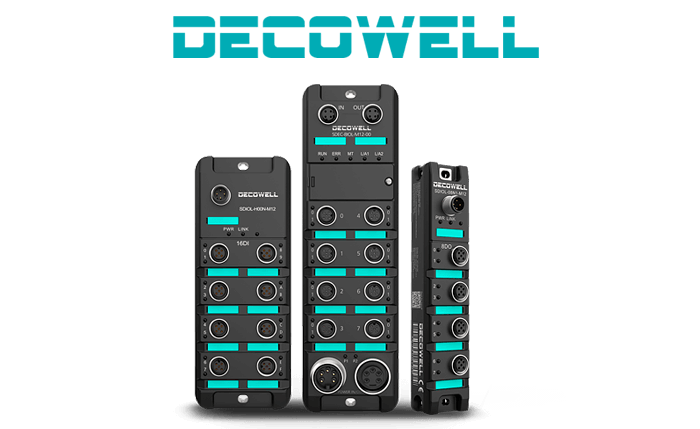

Эффективное размещение модулей ввода-вывода вблизи производственного оборудования становится важным фактором при построении надёжных промышленных сетей. Компания Decowell представила серию SD, разработанную с учётом сложных условий эксплуатации: резкие температурные колебания, высокая влажность, механические воздействия. Такое исполнение позволяет монтировать модули непосредственно в зоне технологического процесса, минимизируя длину кабельных трасс и снижая риск повреждений или потерь сигнала.
Сетевая архитектура и принципы подключения

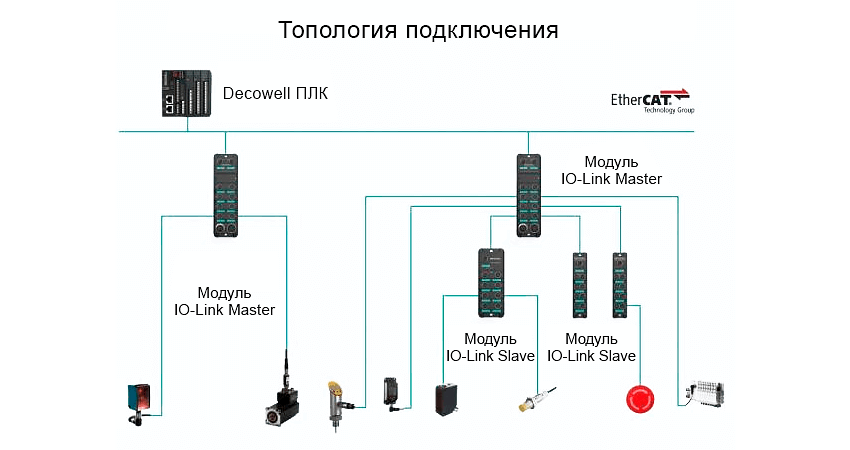

В архитектуре на базе Decowell SD используется контроллер AX-3000 как головное устройство. К нему по протоколу EtherCAT подключаются модули IO-Link Master, обеспечивающие связь с периферийными устройствами через интерфейс IO-Link. Один такой мастер-модуль поддерживает до 16 устройств, включая как интеллектуальные сенсоры, так и исполнительные элементы. Подчинённые IO-Link Slave-модули расширяют возможности системы, управляя конкретными сигналами на уровне объекта.
Уровень защиты IP67 и протокольная совместимость

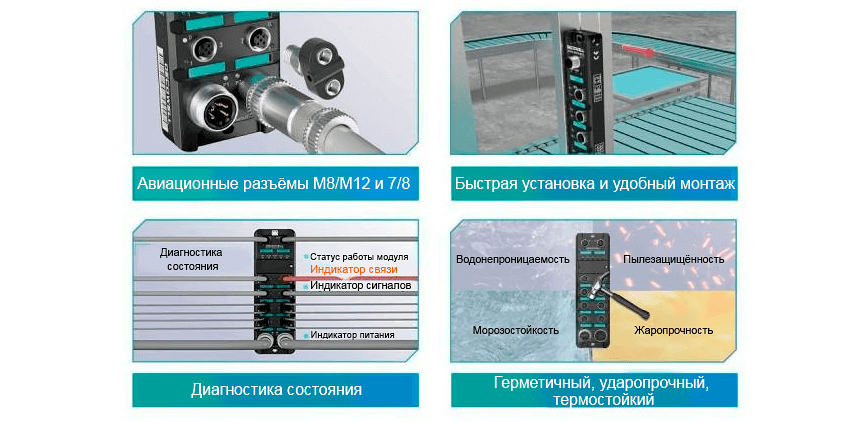

Главной особенностью устройств серии SD является степень защиты IP67, что означает полную герметичность от пыли и устойчивость к кратковременному погружению в воду. Благодаря этому модули можно безопасно использовать в условиях внешнего монтажа — от автомобильной сборки до логистических центров и металлургических линий.
Поддержка популярных протоколов:
- PROFINET
- EtherCAT
- EtherNet/IP
- CC-Link / CC-Link IE Field Basic
- Modbus TCP
обеспечивает быструю интеграцию SD-модулей в уже существующие системы автоматизации.
Конструктивные особенности
Корпус выполнен из армированного полиамида PA6 с 30% стекловолокна, что повышает стойкость к вибрациям и ударам. Все соединения реализованы через M12-коннекторы, обеспечивающие быстроту и надёжность подключения при установке и техническом обслуживании.

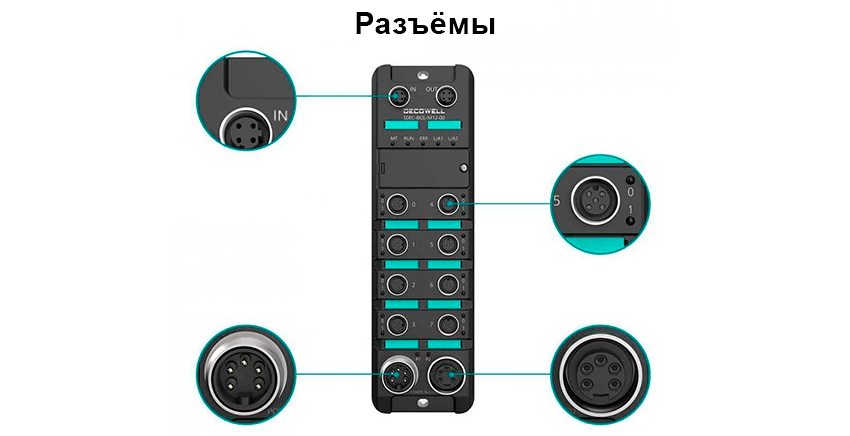

Интерфейсы распределены по зонам:
- Верхняя часть: порты для подключения к сети (M12 In/Out)
- Центральная зона: IO-Link-порты и дискретные каналы
- Нижняя часть: силовые входы для подачи питания
Каждый канал может быть гибко сконфигурирован в зависимости от задач, включая выбор режима работы и направления сигнала.
Подключение и монтаж
При необходимости подключения дискретных сигналов и IO-Link на одном канале, возможно использование двойных M12-разветвителей на M8, которые позволяют разделять сигнальные цепи и обеспечивают простоту монтажа без снижения надёжности системы.
Также рекомендуется учитывать допустимую электрическую нагрузку:
- Максимальный ток на канал: 0,5 А
- Совокупный ток на 8 каналов: не более 2 А
- Максимальное расстояние до IO-Link-устройств: 20 м
- EtherCAT / PROFINET-сегмент: до 100 м
- Скорости передачи данных IO-Link: COM1 (4.8 кбит/с), COM2 (38.4 кбит/с), COM3 (230.4 кбит/с)
- Цикл обмена данными: до 5 мс
Конфигурации и практическое применение
В серии представлены различные модификации с цифровыми входами/выходами и аналоговыми каналами. Например, модель SDIOL-800N-M12 оснащена 8 каналами дискретного ввода с логикой NPN и работает исключительно по IO-Link.
Реальное применение — управление сборочной линией автопроизводства, где каждый модуль отвечает за группу датчиков и приводов. Высокая скорость обмена и стабильная синхронизация позволяют точно координировать действия и оперативно реагировать на изменения в производственном процессе. Модули SD также эффективно используются в роботизированных ячейках, логистике и тяжёлой промышленности.
Вывод
Линейка Decowell SD предлагает мощное и гибкое решение для промышленной автоматизации. За счёт прочной конструкции, универсальной протокольной поддержки и простоты монтажа модули демонстрируют высокую надёжность, снижая затраты на обслуживание и повышая отказоустойчивость всей системы управления.
