RS-232, RS-422 и RS-485 — в чём отличие, сравнение и применение?

Интерфейсы RS-232, RS-422 и RS-485 — это промышленные стандарты последовательной передачи данных, такие как RS-485 для многоточечной сети, RS-232 для точка-точка и RS-422 для длинных линий связи. Кто-то уже имел практический опыт работы с ними, другие встречали их описание в технической литературе, а для некоторых это может быть первое знакомство, но одно ясно точно: без этих интерфейсов не обойтись, если нужно передавать данные от одного устройства к другому по проводам.

Эта статья поможет вам разобраться, чем отличаются RS-232, RS-422 и RS-485, как они работают и в каких ситуациях каждый из них применяется. Мы объясним всё простым языком: от устройства интерфейсов и схем подключения, до типовых ошибок и примеров из реальной практики. В процессе вы узнаете, как выбрать подходящий стандарт именно под вашу задачу, как настроить связь, что нужно для тестирования, и какие программы помогут всё это запустить и проверить.

Сравнение RS232, RS422 и RS485 — основные параметры и различия

Когда мы говорим о последовательных интерфейсах, таких как RS-232, RS-422 и RS-485, важно понимать, как именно передаются данные и как устройства подключаются друг к другу. Здесь чаще всего встречаются два ключевых аспекта: режим передачи и топология сети.

Во-первых, бывает несколько режимов передачи данных. В интерфейсах, о которых мы говорим, используется либо полный дуплекс, либо полудуплекс.

• В полном дуплексе устройства могут обмениваться данными одновременно: одно отправляет, второе принимает и, наоборот, без пауз.
• А вот в полудуплексе в один момент времени возможно либо передача, либо приём, как в рации: пока кто-то говорит, другие слушают.

Во-вторых, различаются и способы физического подключения:

• RS-232 использует схему точка-точка — это строго один передатчик и один приёмник.
• RS-422 (или сокращенно rs422) допускает подключение одного активного передатчика и до 10 приёмников, подключённых к общей дифференциальной линии. Но только один передатчик может быть подключён к линии. Передача осуществляется в одном направлении, а устройства не могут менять свою роль. Такая схема подходит для случаев, когда, например, один контроллер отправляет команды сразу нескольким приёмникам.
• RS-485 (или сокращенно rs485), в отличие от RS-422, поддерживает активную передачу с любой стороны, но по очереди. Это стало возможным благодаря специальному режиму: устройство может быть в активном режиме, в режиме приёма или полностью отключено от линии. Именно это делает RS-485 настоящим многоточечным стандартом, где каждое из устройств может и передавать, и принимать, в зависимости от логики работы сети. Благодаря такой гибкости он широко используется в промышленных сетях, автоматизации зданий (BMS), системах Modbus RTU (реализованных по RS-485), где важна надёжная обратная связь от устройств и сложное взаимодействие между ними.

Теперь, когда базовые принципы ясны, можно перейти к подробному сравнению в таблице ниже.

Таблица отличий интерфейсов RS-232, RS-422 и RS-485

RS232 vs RS485 — разница, преимущества, что выбрать

Разница между RS232 и RS485 заключается в количестве подключаемых устройств, устойчивости к помехам и дальности связи. RS485 поддерживает многоточечную сеть и применяется в Modbus, в то время как RS232 — это точка-точка для одного устройства.

Когда выбрать RS-232: если нужно просто подключить одно устройство на коротком расстоянии.

Когда выбрать RS-485: если требуется сеть из нескольких устройств, устойчивость к помехам и поддержка Modbus RTU.

Топологии подключения интерфейсов RS-232, RS-422 и RS-485

Топология «Точка-точка»

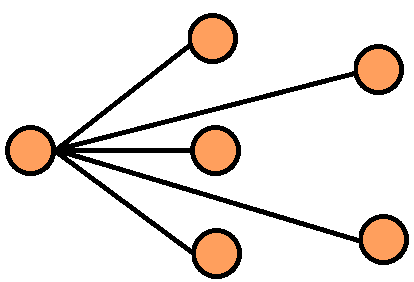

Топология «Звезда»

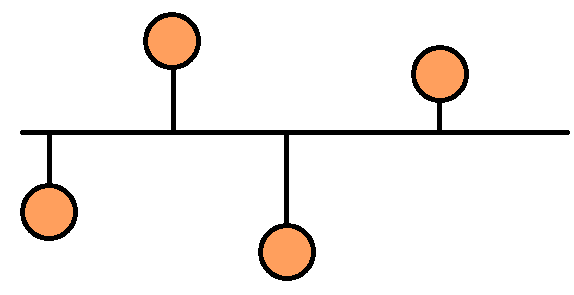

Топология «Шина»

Применение RS-232, RS-422 и RS-485: где используются и как подключаются интерфейсы

Интерфейс RS-232: применение и особенности подключения для простой связи на короткой дистанции

Это самый старый и, пожалуй, самый узнаваемый интерфейс. RS-232 используется там, где нужно подключить одно устройство на коротком расстоянии. Он по-прежнему встречается в таких задачах, как: подключение ПК к одному устройству: принтеры, модемы, лабораторное оборудование.

Интерфейс RS-422: устойчивость к помехам и стабильная передача на расстоянии

Если требуется подключение rs422 на большие расстояния, в условиях повышенного уровня помех, или необходимо подключить несколько приёмников к одному передатчику, стоит обратить внимание на интерфейс RS-422. Он использует дифференциальную пару сигналов, благодаря чему значительно устойчив к электромагнитным помехам. Это особенно полезно в системах видеонаблюдения для управления поворотными камерами (например, по протоколу Pelco-D) и в промышленных линиях, где важно сохранить стабильную связь даже при наличии мощного электрооборудования.

Интерфейс RS-485: подключение, отличие, преимущества в сети

Если перед вами стоит задача подключить не одно и не два устройства, а многоточечную сеть по rs485— будь то десятки датчиков, контроллеров, считывателей или реле, — то RS-485 здесь вне конкуренции. Это именно тот интерфейс, который отлично справляется с многоточечной связью: все устройства «сидят» на одной линии и общаются между собой по чётко установленным правилам. Именно поэтому он стал стандартом де-факто в автоматике зданий, bms и modbus rtu сетях, системах SCADA, диспетчеризации, энергомониторинга. Интерфейс rs485 не боится помех, легко тянется на сотни метров, позволяет выстраивать сети с десятками участников и при этом остаётся простым в реализации. Именно с его помощью работают такие протоколы, как Modbus RTU — один из самых популярных в промышленной автоматике. Надёжный, гибкий и оптимальный для промышленного подключения rs485.

Для подключения устройств RS-232/RS-485 к SCADA-системам или организации удалённого доступа по IP-сети, применяются преобразователи RS в Ethernet, такие как NPort 5110A, NPort 5130A и NPort 5150A. Они обеспечивают надёжную передачу данных между последовательными интерфейсами и сетевыми сервисами.

Подведем краткий итог.

• RS-232 — просто, надёжно и ничего лишнего, но подходит только для одного устройства и недалеко от компьютера.
• RS-422 — системы видеонаблюдения (протокол Pelco-D), управление поворотными камерами, связь на расстоянии.
• RS-485 — подключение десятков устройств, промышленная автоматика, Modbus RTU (реализованный через интерфейс rs485), SCADA, диспетчеризация, связь с десятками устройств

• Преобразователи RS232-RS422/485:
  • TCC-80
  • TCC-100
  • I-7520
• Повторители-удлинители RS422/485:
  • TCC-120
  • I-7510
• Повторители-разветвители RS485:
  • I-7513
  • I-7514U
• Преобразователи RS в USB:
  • Uport 1110
  • Uport 1130
  • I-7561U
• Преобразователи RS в Ethernet:
  • NPort 5110A
  • NPort 5130A
  • NPort 5150A
  • NPort 5650-16 — шестнадцатипортовый

Как работает RS-232: классический последовательный интерфейс

Интерфейс RS-232: подключение, распиновка DB9 и особенности передачи данных

Интерфейс RS-232 — это один из старейших стандартов для передачи данных. Он появился ещё в 1960-х годах, но используется до сих пор, особенно при подключении rs232 через com-порт в оборудовании, где требуется простое и надёжное подключение по последовательной линии.

Интерфейс RS-232 использует разъём DB9. Ниже приведена распиновка rs232 DB9, часто используемая при тестировании через COM-порт:

• TX (передача) — пин 3
• RX (приём) — пин 2
• GND (общий) — пин 5

Схема распиновки com-порта rs232 различается для прямого и нуль-модемного кабеля. Прямой используется между DTE и DCE (например, ПК и модем), а нуль-модем — между двумя DTE (два компьютера).

RS-232 работает по схеме подключения “точка-точка” — типичная топология интерфейса rs232, то есть соединяет два устройства напрямую: одно передаёт данные, другое их принимает. Причём передача и приём идут по разным проводам, поэтому интерфейс поддерживает полный дуплекс — данные могут одновременно передаваться в обе стороны.

Электрические параметры RS-232

• Логическая единица (1) — это от –3 до –15 вольт.
• Логический ноль (0) — это от +3 до +15 вольт.

Такой способ называется однополярным (single-ended) и делает RS-232 уязвимым к помехам и ограничивает длину кабеля. На практике стабильная работа возможна до 15 метров — типовая длина для подключения rs232 без ошибок передачи.

Взаимодействие DTE и DCE в интерфейсе RS-232

Для подключения устройств по RS-232 чаще всего используется разъём DB9 — 9-контактный D-sub, известный всем по старым компьютерам и микроконтроллерам. Выглядит он так:

Прямое и нуль-модемное соединение

Существует два основных способа соединения устройств через RS-232:

• Прямой кабель — используется между DTE и DCE (например, ПК и модем), по классической схеме rs232 com-порта. Контакты соединяются «пин в пин» — это стандартная распиновка rs232 db9 для прямого кабеля.
• Нуль-модемный кабель — применяется, если нужно соединить два DTE через rs232, без использования модема. Например, два компьютера напрямую. В этом случае TX и RX «перекрещиваются».

Распиновка com порта rs232 (прямой кабель DB9):

Схема подключения rs232 нуль-модемного кабеля db9:

Передача данных по RS-232: структура и формат кадра

Каждое сообщение в RS-232 отправляется в виде последовательности битов, называемой кадром. Он состоит из:

• Стартовый бит (всегда 0)— всегда «0», сигнализирует начало передачи.
• 5–8 бит данных— полезная информация.
• Бит чётности (опционально)— используется для проверки ошибок
• 1–2 стоповых бита— завершает передачу; может быть 1, 1.5 или 2 бита.

Пример: 8N1 означает 8 бит данных, отсутствие бита чётности (N — от слова None) и один стоповый бит. Это один из самых часто используемых форматов в последовательной передаче. Ниже приведена таблица форматов передачи по rs232: структура 8N1:

RS-232: управление потоком RTS/CTS и XON/XOFF — как работает передача

Если приёмник не успевает обрабатывать данные, он может попросить передатчик приостановить передачу. Это делается двумя способами:

• Аппаратное управление (RTS/CTS)Передатчик запрашивает передачу по сигналу RTS, приёмник отвечает CTS — «готов принимать». Если сигнала нет, передача не начинается.
• Программное управление (XON/XOFF)Используются специальные управляющие символы: — XOFF (19) — «Стоп, подожди» — XON (17) — «Продолжай передачу»

Аппаратный способ — надёжнее, но требует дополнительных проводов. Программный — проще, особенно если кабель уже проложен.

Интерфейс RS-422: подключение, распиновка, схема и защита от помех:

Что такое RS-422: особенности однонаправленной связи?

Интерфейс RS-422 — это однонаправленная связь с повышенной устойчивостью к помехам. Используется витая пара и обязательно устанавливаются терминаторы rs422 — резисторы 120 Ом на концах линии, чтобы избежать отражений сигнала.

Распиновка RS-422 зависит от оборудования, но чаще всего это:

• DATA+ (A)
• DATA− (B)

Он использует дифференциальный сигнал — это и есть его главное преимущество: такой способ передачи защищает данные от электромагнитных наводок. Стандарт допускает подключение одного передатчика на одну шину и до десяти приёмников, что делает интерфейс rs422 удобным решением для однонаправленной передачи на расстояние до 1200 метров. Если требуется увеличение расстояния или разветвление шины, то ставится повторитель в конце линии или разветвитель в разрыв шины

Дифференциальный сигнал RS-422: зачем и как работает:

В отличие от RS-232, где сигнал передаётся относительно земли, RS-422 использует два провода на каждый канал — и передаёт информационный сигнал в виде разности напряжений между ними. Это и называется дифференциальной передачей сигнала.

Зачем это нужно?

• Помехи (например, от электродвигателя или сварочного аппарата) действуют одинаково на оба провода.
• Приёмник «видит» только разность напряжений между проводами, а одинаковые наводки он просто игнорирует.

Результат — стабильная и надёжная связь промышленной автоматике даже в промышленных условиях и на расстояниях до 1200 метров.

Электрические характеристики интерфейса RS-422

Сигналы в этой системе находятся в диапазоне от –6 до +6 вольт, и приёмник считывает логическую единицу, если разность напряжений между двумя проводами меньше 0,2 вольта, а логический ноль — если она больше 0,2 вольта. Всё, что меньше этого значения — зона неопределённости, и в неё стараются не попадать. Скорость передачи по RS-422 зависит от длины кабеля: чем она больше, тем медленнее нужно передавать, чтобы данные не «смазывались». На 10 метрах можно без проблем передавать данные со скоростью до 10 Мбит/с, а вот если линия протянута на километр — стоит сбавить до 9,6 кбит/с. Это нормальная практика и часть инженерного компромисса. Чем длиннее линия, тем ниже должна быть скорость передачи, чтобы сигнал успевал «дойти» без искажений.

Схема подключения rs422: рекомендации по монтажу и распиновке

Типовая схема подключения для интерфейса RS-422 предполагает одного передатчика и несколько приёмников, объединённых одной дифференциальной линией передачи данных.

Передающая сторона — например, контроллер или мастер-устройство — формирует сигнал по двум проводам:

• DATA(B)+
• DATA(A)−

Эти линии подключаются ко всем приёмникам параллельно, то есть сигнальные входы каждого устройства присоединяются к одной и той же линии. Дополнительно может использоваться провод GND (земля) — он обеспечивает выравнивание потенциалов между устройствами и помогает избежать помех на длинных линиях.

В отличие от RS-485, интерфейс RS-422 не поддерживает многоточечное подключение. Остальные устройства — исключительно приёмники.

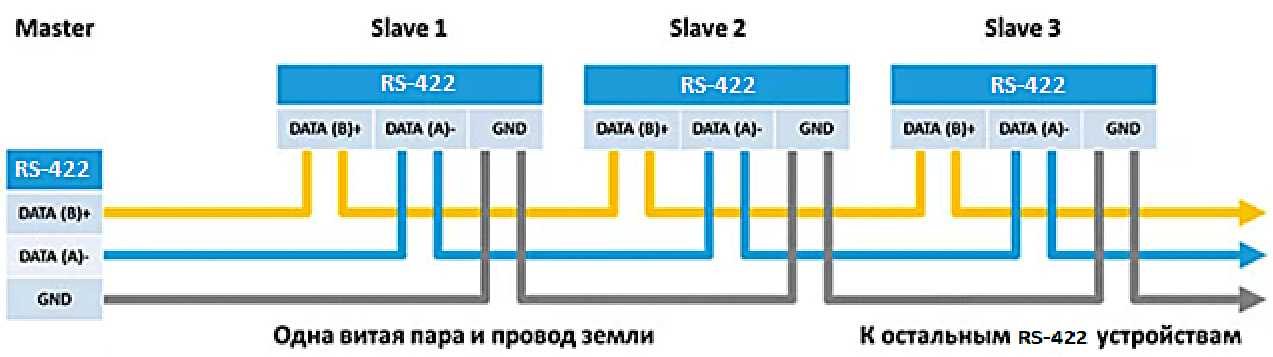

Схема выше (рис. 1) показывает, как один RS-422 передатчик (Master) передаёт данные по схеме подключения RS-422 сразу на несколько приёмников (Slave 1–3) по витой паре RS-422, которая обеспечивает защиту от помех. Все устройства получают сигнал одновременно, но ответить по той же линии они не могут.

Для передачи информации в обратном направлении требуется ещё одна линия подключения RS-422, тогда будет пятипроводная схема.

Почему интерфейс RS-422 требует витую пару и терминаторы rs422?

Теперь о деталях, которые часто недооценивают. Кабель обязательно должен быть витой парой для RS-422 — это ключевое условие стабильной передачи. Скручивание проводов даёт эффект самозащиты: помеха воздействует на оба провода одинаково, и приёмник, считывающий разность между ними, её просто не замечает. Второй важный элемент — оконечные устройства - терминаторы. Они ставятся на концах линии и представляют собой терминаторы RS-422 (резисторы по 120 Ом), устраняющие отражения сигнала. Без терминаторов rs422 сигнал отражается и создаёт ошибки при передаче. С терминаторами он спокойно затухает, не создавая проблем. Без этих резисторов возможны ошибки и нестабильность при передаче.

Сколько приёмников можно подключить по RS-422?

В RS-422 работает принцип: один передатчик → до 10 приёмников по RS-422 шине передачи данных. Это удобно, например, когда один контроллер должен отправить данные на несколько дисплеев или исполнительных устройств.

RS-422 — надёжное решение для однонаправленного подключения на расстояние до 1200 метров.

Применение RS-422 в промышленности и автоматике

Что касается применения, RS-422 особенно хорош в системах, где требуется связать два устройства на значительном расстоянии — будь то поворотная камера, которой нужно передать команды управления, или удалённый модуль, принимающий данные от контроллера. Он стабильно работает на расстоянии до 1200 м, если соблюдены условия подключения и стоят терминаторы rs422. Да, он не для сетей с десятками устройств, как RS-485, но в своём сегменте — очень надёжное решение.

Примеры, где используется интерфейс RS-422:

• Управление поворотными камерами в системах видеонаблюдения (например, по протоколу Pelco-D)
• Связь между контроллерами и исполнительными механизмами на производстве
• Обмен данными с промышленными счётчиками, модулями ввода-вывода и оборудованием на удалённых участках

RS-485: промышленный стандарт, подключение, отличие от RS-232 и распиновка

RS-485 и многоточечная сеть: основное преимущество

Один из самых популярных стандартов связи в промышленной автоматике — это RS-485. Он позволяет выстраивать надёжные многоточечные линии, в которых десятки узлов могут обмениваться данными по общей шине. Такая архитектура идеально подходит для подключения считывателей, сенсоров и контроллеров в условиях высокого уровня электромагнитных помех.

Подключение rs485 2 провода (DATA+ / DATA−)

• A (DATA+)
• B (DATA−)

Подключение rs485 4 провода (TX/RX)

• TX+ / TX−
• RX+ / RX−

Для стабильной работы устанавливаются терминаторы rs485 (резисторы 120 Ом) на концах линии. Используется витая пара. Ошибки подключения A/B — частая причина сбоев. Именно поэтому важно распиновку rs485 db9 и схемы подключения.

В отличие от RS-422, где связь идёт по принципу «один передаёт — остальные только принимают», здесь реализована более гибкая схема: любое устройство может стать передатчиком, просто в нужный момент оно должно быть единственным активным. Это важно: если в сети одновременно начнут говорить два устройства, информация просто «перекричит» сама себя, и данные потеряются.

Именно за эту особенность RS-485 стал основой для протоколов: Modbus RTU/ASCII, BACnet, DMX512, и используется в самых разных сферах — от систем управления зданием до светового оборудования на сцене.

RS-485 полудуплекс и полный дуплекс: разница и выбор

RS-485: полудуплекс и полный дуплекс — режимы подключения и выбор схемы. Разница между ними не только в поведении, но и в количестве проводов. Полудуплекс — это когда устройства обмениваются данными по одной линии, просто делают это по очереди: сначала одно устройство передаёт данные, затем другое. Такой подход удобен, когда нужно экономить на кабеле — хватает всего двух проводов, и он используется почти повсеместно. А вот если нужно, чтобы устройства одновременно передавали и принимали данные, придётся использовать четыре провода — по два на приём и передачу. Это уже режим полного дуплекса, но на практике его выбирают значительно реже.

Как подключать RS-485: схема 2 и 4 провода

Схема подключения rs485: 2 и 4 провода, ошибки подключения и рекомендации. На первый взгляд всё просто, но при подключении легко допустить ошибки, которые мешают передаче данных. В полудуплексном варианте все устройства подключаются к одной витой паре, образуя общую шину. И вот здесь ключевое условие: никаких ответвлений и «звёздочек». Подключение должно быть выполнено по линейной топологии rs485 без звёзд, без ответвлений, где каждое устройство подключается по порядку вдоль общей линии. Именно это обеспечивает стабильную передачу сигнала и отсутствие отражений. Если используется полный дуплекс, добавляется ещё одна пара — получаются две шины, и подключение происходит аналогично, просто по двум направлениям.

Для увеличения количества устройств или удлинения линии без потерь сигнала применяются специальные разветвители и повторители RS-485, такие как I-7513 и I-7514U.

RS-485: схема подключения по 2 проводам (A/B), витая пара и терминаторы:

RS-485: подключение по 4 проводам (RX/TX):

Ошибки подключения RS-485 — самые частые причины сбоев и потери связи. Неверное подключение rs485 2 провода (A/B), несогласованная линия, соединение всех устройств в одну точку, перепутанные провода — всё это может вызвать нестабильную работу сети, потери данных или полное отсутствие связи.

Терминаторы RS-485: зачем они нужны, как подключать и какие ошибки возможны

Об оконечных устройствах - терминаторах говорят во всех технических инструкциях по подключению RS-485 — и не зря. Эти терминаторы rs485 (резисторы 120 Ом) устанавливаются строго на концах шины, играют критически важную роль: они поглощают отражённый сигнал, не давая ему «отскакивать» обратно по шине. Без них возникает отражение сигнала в rs485, что приводит к сбоям, сигналы наслаиваются друг на друга, и даже при правильном подключении система может работать с ошибками или нестабильно.

Важно понимать: терминаторы нужны только на концах линии, не на каждом устройстве. Если поставить их везде, то сигнал наоборот будет ослабляться, и сеть перестанет быть надёжной.

Подключение RS-485: ошибки, которые нарушают стабильную работу сети

На практике интерфейс rs485 редко ломается, но его часто нарушают неправильным подключением. Типовые ошибки подключения rs485 — отсутствие терминаторов, соединение в “звезду”, несогласованные скорости. Последнее — особенно опасно: устройства начинают «спорить», чьи данные важнее, и в итоге никто ничего не получает. Для этого чаще всего используется программное управление — конкретное устройство получает шину только тогда, когда другие «молчат», арбитраж осуществляет одно главное устройство – «мастер».

Где используется RS-485: автоматизация зданий, контроллеры, modbus и BMS

Интерфейс rs485 применяют в промышленности, умных домах, системах Modbus RTU/ASCII, SCADA и BMS. В промышленности он используется для связи между контроллерами и исполнительными устройствами, в системах диспетчеризации и мониторинга (SCADA), в автоматике зданий (BMS), в системах управления освещением, климатом и безопасностью. В «умных домах» его можно встретить в роли связующего канала между датчиками, реле, умными модулями и управляющими панелями.

Преимущество RS-485 — универсальность: от умного дома до SCADA и промышленного оборудования— например, организации связи с контроллерами и промышленным оборудованием на производственной линии.

Протоколы RS-485 и RS-232: как работает обмен данными и зачем нужен Modbus RTU

Когда мы говорим об интерфейсах RS-232, RS-422 и RS-485, важно понимать: они обеспечивают физическую передачу, но не задают правила обмена и обработки информации. Это как кабель, по которому передаются электрические импульсы или уровни напряжения. Но чтобы эти сигналы имели смысл, нужен язык — набор правил, по которым одно устройство формирует сообщение, а другое его распознаёт и реагирует. Именно этим и занимаются протоколы передачи данных.

Наиболее известным протоколом обмена данными по RS-485 стал Modbus RTU. Именно Modbus по RS485 используется в системах автоматизации, SCADA, BMS и диспетчеризации. Он обеспечивает надёжную работу сети с десятками устройств.

Modbus RTU по RS-485: зачем нужен протокол, как формируется команда и что такое кадр

Modbus RTU — протокол передачи данных, наиболее популярный в сетях RS-485. Он определяет структуру сообщений: адрес устройства, команда, контрольная сумма (CRC). Пример команды Modbus: 01 03 00 6B 00 03 76 87 Где 01 — адрес, 03 — чтение, 6B — адрес регистра, CRC — проверка целостности.

Допустим, у нас есть контроллер и исполнительное устройство, соединённые по RS-485 с помощью Modbus RTU. Они соединены по RS-485. Казалось бы всё, можно обмениваться данными. Но вопрос: как один поймёт, что хочет другой? Где начинается команда, где заканчивается, как проверить, что данные передались корректно?

Именно тут помогает Modbus RTU (реализованный через интерфейс rs485)— он задаёт чёткую структуру пакета и обеспечивает надёжную коммуникацию. Это один из самых популярных протоколов обмена данными по последовательным интерфейсам, особенно в промышленной автоматике, SCADA и BMS, где rs485 и modbus rtu являются стандартом де-факто. Его задача — задать строгую структуру сообщений, чтобы устройства могли уверенно общаться между собой, выполнять команды, передавать значения и не путаться в потоке битов.

Что задаёт протокол Modbus RTU и как он строит команду:

• как именно формируется сообщение (адрес, команда, данные);
• как контролировать целостность данных (CRC);
• как вести себя при ошибке;
• как правильно расшифровать полученный ответ.

Протокол прост — modbus rtu по интерфейсу rs485 легко реализуется даже на простых контроллерах. Он не требует много ресурсов, легко программируется, поддерживается большинством контроллеров и приборов, и идеально подходит для работы modbus RTU по RS-485 .

Modbus RTU по RS-485: пример команды, структура и поведение при ошибке

Каждое сообщение по Modbus RTU — это кадр, в котором записана вся нужная информация. Он состоит из нескольких элементов:

1. Адрес устройства, к которому обращаются (например, 01h — это "устройство №1").
2. Код функции, то есть что нужно сделать (например, 03h — «прочитать значение регистра»).
3. Параметры команды — с какого регистра читать, сколько данных и т.д.
4. Контрольная сумма CRC, чтобы убедиться, что данные не искажены при передаче.

Вот как может выглядеть реальная команда в Modbus RTU: 01 03 00 6B 00 03 76 87

Расшифруем:

• 01 — адрес устройства (то самое «кому отправляем»)
• 03 — команда «прочитать»
• 00 6B — адрес первого регистра (в данном случае — 107)
• 00 03 — читаем три регистра подряд
• 76 87 — контрольная сумма (CRC)

Устройство №1, подключённое по rs485, получит эту modbus rtu команду, проверит CRC и сформирует ответ, найдёт нужные регистры, сформирует ответ и отправит его обратно, также по правилам Modbus RTU. Контроллер, в свою очередь, сначала проверит CRC, чтобы убедиться, что данные не искажены, затем сравнит адрес в ответе с ожидаемым и, если всё совпадает — прочитает значения.

Если устройство не ответило — значит, либо оно занято, либо кабель не подключен, либо ошибка в команде. Modbus RTU предусмотрел даже поведение на такие случаи: устройство может молчать, а контроллер — повторить запрос.

Программы для тестирования RS-232 / RS-485 через COM-порт: PuTTY, RealTerm, DCON и др

Утилиты для COM-портов: PuTTY, RealTerm, DCON и др.

Когда подключение по RS-232, RS-422 или RS-485 уже физически готово, наступает важный этап — проверка RS-232 / RS-485 через COM-порт: как убедиться, что всё работает. И здесь без специальных программ не обойтись. Они позволяют вручную отправить команду, принять ответ, проконтролировать передачу и при необходимости — разобраться, где именно возникает проблема.

Если нужно просто проверить, работает ли com-порт rs232 или rs485, и отвечает ли устройство и отвечает ли устройство — отлично подойдёт PuTTY (https://www.putty.org). Эта программа известна многим по работе с SSH, но у неё есть и режим работы с com-портом RS-485 / RS-232. Интерфейс максимально простой: открыл порт, ввёл команду и получил ответ. Этого достаточно для базовой проверки, особенно если устройство отвечает в виде читаемого текста.

Но если дело доходит до отладки, мониторинга протоколов modbus rtu по rs485 или бинарных команд, возможностей PuTTY становится мало. Тут на помощь приходит RealTerm (https://sourceforge.net/projects/realterm/) — мощный инструмент для продвинутых пользователей. Он умеет отображать данные в HEX, управлять линиями RTS/CTS, логировать, фильтровать и даже запускать автоматические сценарии. Если у устройства нет экрана и ты не уверен, что оно делает — RealTerm поможет подсмотреть какими данными обмениваются устройства в сети, отправить свой запрос и получить ответ.

Для тех, кому нужно что-то между этими двумя по сложности, подойдёт Termite — минималистичный терминал с приятным интерфейсом. Он не перегружен кнопками, легко подключается к нужному порту и позволяет быстро проверить обмен. Особенно удобен для первичной настройки оборудования.

А если вы работаете с промышленным оборудованием, особенно от производителя ICP DAS, стоит обратить внимание на DCON Utility Pro — утилиту, разработанную специально под работу с модулями, поддерживающими modbus rtu (через интерфейс rs485), ASCII и DCON. Она показывает список подключённых устройств, помогает читать и записывать регистры, а также проверяет связь.

Проверка подключения RS-232 / RS-485 через COM-порт: пошаговая инструкция

Для проверки используется утилита RealTerm, PuTTY или DCON Utility Pro. Рекомендуем выполнить loopback-тест или отправить команду Modbus вручную. Частая ошибка — перепутаны контакты A и B при подключении rs485 2 провода.

Проверка COMЫ-порта всегда начинается с того, что нужно определить, какой именно порт используется. В Windows это можно сделать через диспетчер устройств, где каждый подключённый порт будет отображён под своим номером — например, COM3 или COM6. После этого в выбранной программе нужно открыть соединение и настроить основные параметры: скорость (чаще всего 9600 или 115200 бод), количество бит данных (8), чётность (обычно None) и число стоп-битов (1).

Если параметры выставлены верно и кабель подключён правильно — отправка команды modbus rtu вручную вызовет отклик. Если ответа нет — возможно, нарушена полярность подключения A и B (в RS-485 это частая ошибка), и нужно проверить есть ли терминаторы. Иногда помогает и loopback-тест — если замкнуть линию приёма и передачи (RX↔TX), то отправленные данные вернутся обратно, что говорит о работоспособности самого порта.

Настройка RS-485 и RS-232: что важно для стабильного подключения

Очень важно не запускать несколько программ работающих с одним COM-портом RS-485 или RS-232 одновременно, иначе ни одна из них не сможет корректно подключиться. После работы с COM-портом важно корректно завершать соединение, особенно в RealTerm, где интерфейс может остаться занятым в системе, даже если приложение уже закрыто.

Если вы используете USB to RS-232 / RS-485 адаптер, убедитесь в корректной установке драйвера и появлении COM-порта отображается корректно. А если устройство не отвечает — первым делом проверьте параметры подключения (скорость, биты, чётность) и провода A/B RS-485 — частая причина сбоев.

Хорошая практика — логирование особенно полезно при работе с Modbus RTU (через интерфейс rs485)— можно увидеть всю команду и ответ. Это особенно полезно, когда вы отлаживаете нестандартные команды или работаете с Modbus RTU: можно проследить, что именно было отправлено, и как отреагировало устройство. В RealTerm и Serial Port Monitor такие функции встроены, и они действительно выручают.

Заключение. Какой интерфейс выбрать: RS-232, RS-422 или RS-485 для вашего проекта

Как выбрать между RS-232, RS-422 и RS-485: краткий гид

Когда перед глазами столько технических характеристик, таблиц и протоколов, легко запутаться. Но суть выбора всегда сводится к простым вопросам: сколько устройств вы хотите подключить, на каком расстоянии они находятся, и в каких условиях будет работать система.

• Интерфейс RS232 — предназначен для подключения одного устройства по COM-порту на коротком расстоянии.
• Интерфейс RS422— при передаче данных на расстояние до 1200 метров с защитой от помех.
• Интерфейс RS485 — применяют, когда нужно подключить 10+ устройств по одной линии, использовать Modbus RTU (через интерфейс rs485)
• Помните: интерфейс — это только физическая среда, а для общения устройств нужен протокол. Если ваша задача — промышленная сеть, то RS-485 с Modbus RTU — универсальное и надёжное решение.

Если нужно соединить два устройства напрямую, rs232 — всё ещё рабочее и надёжное решение. Несмотря на то, что этот стандарт появился давно, он до сих пор остаётся надёжным решением там, где достаточно простой и прямой связи между двумя устройствами.

Если у вас всего два устройства, но между ними длинный кабель и помехи (производство, улица, щитовая), стоит выбрать интерфейс rs422 для длинных кабелей с помехами. Он использует дифференциальный сигнал и спокойно тянет до километра, сохраняя устойчивость даже в тяжёлых условиях.

А вот если задача построить сеть из десятков устройств, собрать всю автоматику здания, объединить модули, реле, датчики и всё это держать под контролем, наилучший выбор — это интерфейс rs485 для многоточечной сети, modbus RTU, BMS и SCADA. Он создан именно для таких задач: простая линия связи, много устройств, защита от помех, поддержка протоколов modbus rtu (реализованный через интерфейс rs485)— один из главных плюсов.

Ну и самое главное, не забывайте: сами интерфейсы — это только способ передать сигнал. А за тем, как его трактовать, как команды кодируются, что делать при ошибках — стоит протокол. Поэтому не просто подключайте устройства, а смотрите, поддерживает ли оборудование нужный протокол и утилиты для его настройки. Это часто экономит часы, если не дни, при запуске и отладке.

Таблица: RS-232, RS-422 или RS-485 — какой интерфейс выбрать?

Чтобы быстро сориентироваться, вот небольшая таблица, которая поможет быстро сориентироваться и выбрать подходящий интерфейс:

Выберите интерфейс для своей задачи

Приглашаем на наш YouTube-канал
Вас ждут полезные материалы по оборудованию для АСУ ТП, промышленным компьютерам и промышленным сетям.
Заходите, смотрите и подписывайтесь!
